DCT

MERKMALE:

Luftdurchlässe mit einstellbaren Kegeln und Thermostatantrieb.
Bauart des Luftdurchlasses wie Modell DC und DCP RAL 9010.
Veränderung der Kegelgeometrie mit voreingestellten thermischen Stellantrieb.
Wirkweise im Heizbetrieb mit Temperaturunterschieden bis zu 30 °C.
Wirkweise im Kühlbetrieb mit Temperaturunterschieden bis zu 16 °C.
Durchführbare Version auf Platte Modell DCPT.

Abmessungen

DCT

DCPT

ABMESSUNGEN

D= Abmessungen

Anweisungen

LUFTSTROM BEI KÜHLUNG

1= Thermostatelement

LUFTSTROM BEI HEIZUNG

1= Thermostatelement

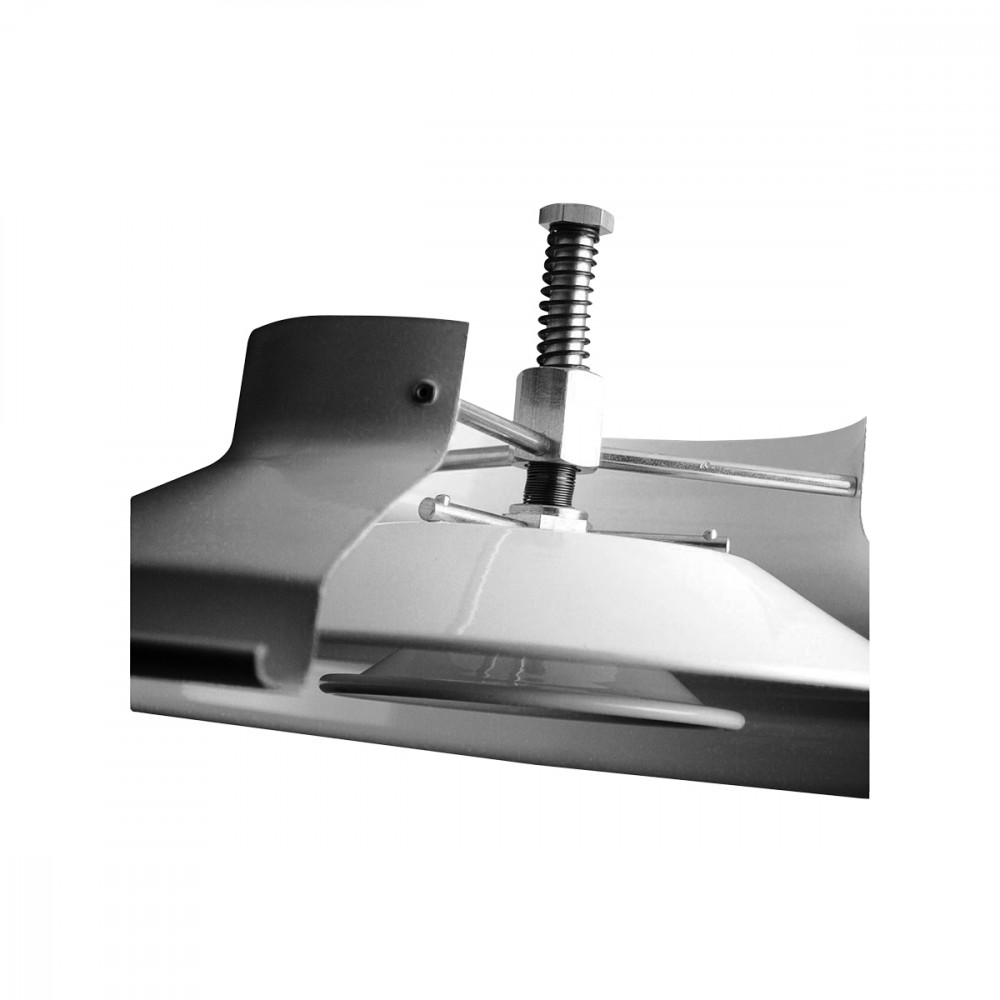

THERMISCHER STELLANTRIEB

Text für Spezifikationen

DIFFUSORE A CONI REGOLABILI IN ACCIAIO ZINCATO RAL9010 CON AZIONAMENTO TERMOSTATICO.

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,5 m
Funzionamento in riscaldamento con differenza di temperatura sino a 30 °C.
Funzionamento in raffrescamento con differenza di temperatura sino a 16 °C.
FISSAGGIO:
Fissaggio con pannello su controsoffitto modulare. Eseguibile versione su pannello modello DCPT.
ACCESSORI:
• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).
MODELLO: DCT***
