DIMENSIUNE MAXIMĂ
Bază: 2480 mm (2 dampere cu baza 1200 trecere liberă aer)
Înălțime: 800 mm

MDF30EURO

MDF30EURO

MDF30EURO

Clapetele pentru acest montaj particular sunt echipate cu:
• Elemente termo-expandabile premontate din fabrică (acestea trebuie menționate la data comenzii).
• Kit de blocare KBTR (4 cleme de prindere si 16 șuruburi autoforante) ce se comandă împreună cu clapetele antifoc. E necesar 1 kit pentru
fiecare pereche de clapte ce se montează în baterie.
• Kit de fixare KS3 (4 cleme) ce se comandă împreună cu clapetele antifoc. E necesar 1 kit pentru fiecare pereche de clapte ce se montează în
baterie.

MDF30EURO

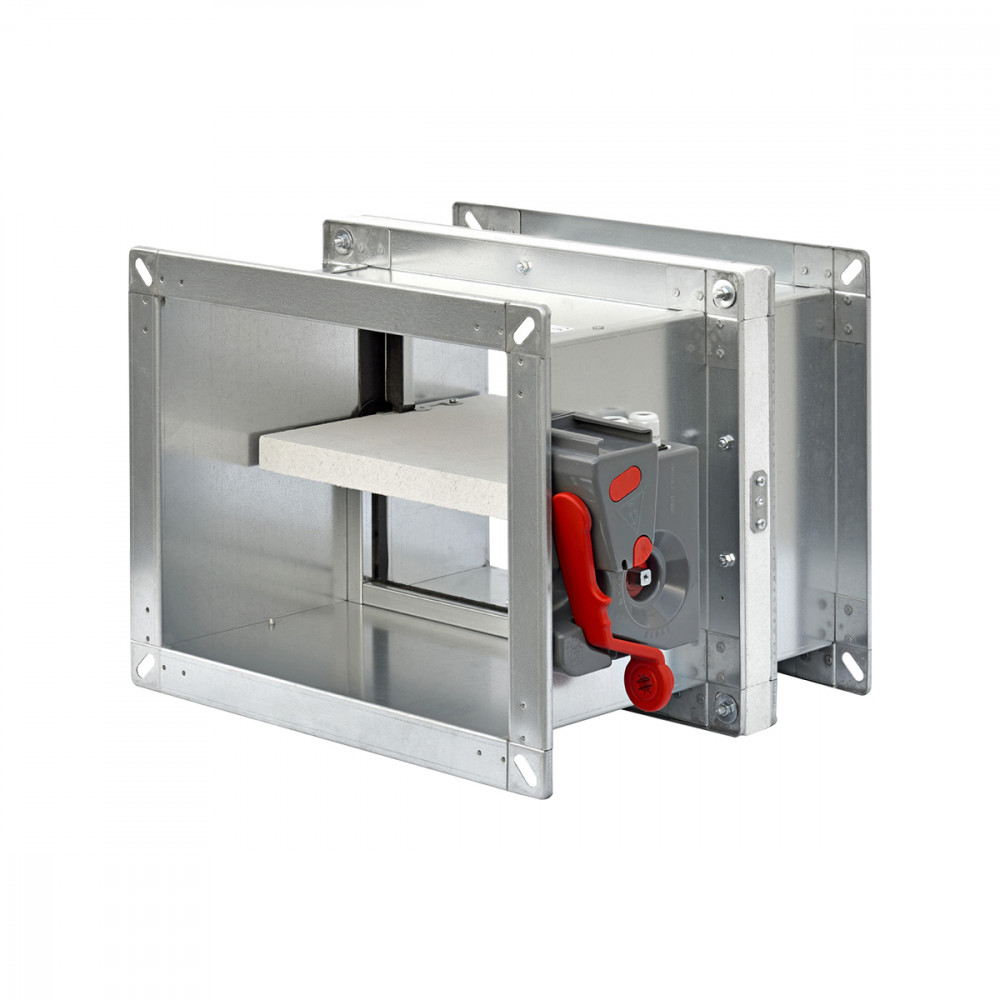

SERRANDA TAGLIAFUOCO RETTANGOLARE MARCHIATE CE E CERTIFICATE UNI EN 15650

CARATTERISTICHE:
Serranda installabile su condotte di aerazione, garantisce una rapida interruzione del flusso d’aria in caso di incendio. Attuata con elettromagnete o fusibile termico a riarmo meccanico. Classificazione secondo UNI EN 13501-3 e testate secondo UNI EN 1366/2.
COSTRUZIONE:
Doppio involucro in acciaio zincato di forte spessore con taglio termico intermedio in calciosilicato . Pala in calciosilicato movimentata su perni di rotazione in acciaio alloggiati su boccole in ottone. Provviste di flangia esterna per connessione ai condotti e dispositivo di sgancio termico tarato di serie a 72 °C. (optional 95°)
CONDIZIONI OPERATIVE:
Aria pulita, velocità massima 10 m/s.
MODELLO: MDF30EURO
MISURE: *****
CLASSIFICAZIONE: EI120S per installazione su Parete, Parete Leggera, Solaio

MDF30EURO BATTERY

SERRANDA TAGLIAFUOCO RETTANGOLARE IN BATTERIA AFFIANCATA MARCHIATE CE E CERTIFICATE UNI EN 15650

CARATTERISTICHE:
Serranda installabile su condotte di aerazione, garantisce una rapida interruzione del flusso d’aria in caso di incendio. Attuata con elettromagnete, fusibile termico a riarmo meccanico o servomotore. Classificazione secondo UNI EN 13501-3 e testate secondo UNI EN 1366/2.
COSTRUZIONE:
Doppio involucro in acciaio zincato di forte spessore con taglio termico intermedio in calciosilicato . Pala in calciosilicato movimentata su perni di rotazione in acciaio alloggiati su boccole in ottone. Provviste di flangia esterna per connessione ai condotti e dispositivo di sgancio termico tarato di serie a 72 °C. (optional 95°)
CONDIZIONI OPERATIVE:
Aria pulita, velocità massima 10 m/s.
Le serrande per questa particolare installazione sono provviste di:
- elementi termo-espandenti montati in fabbrica (necessario segnalare questa modalità di installazione in fase di ordine);
- kit staffe di bloccaggio KBTR (nr. 4 staffe e nr. 16 viti auto-foranti) da ordinare unitamente alle serrande. Necessario 1 kit per ogni coppia di serrande affiancate;
- kit staffe di fissaggio a muro KS3 (nr. 4 staffe) da ordinare unitamente alle serrande. Necessario 1 kit per ogni coppia di serrande affiancate.
MODELLO: MDF30EURO BATTERIA
MISURE: *****
CLASSIFICAZIONE: EI120S per installazione su Parete, Parete Leggera, Solaio
