GUR
1= Dimensiune decupaj

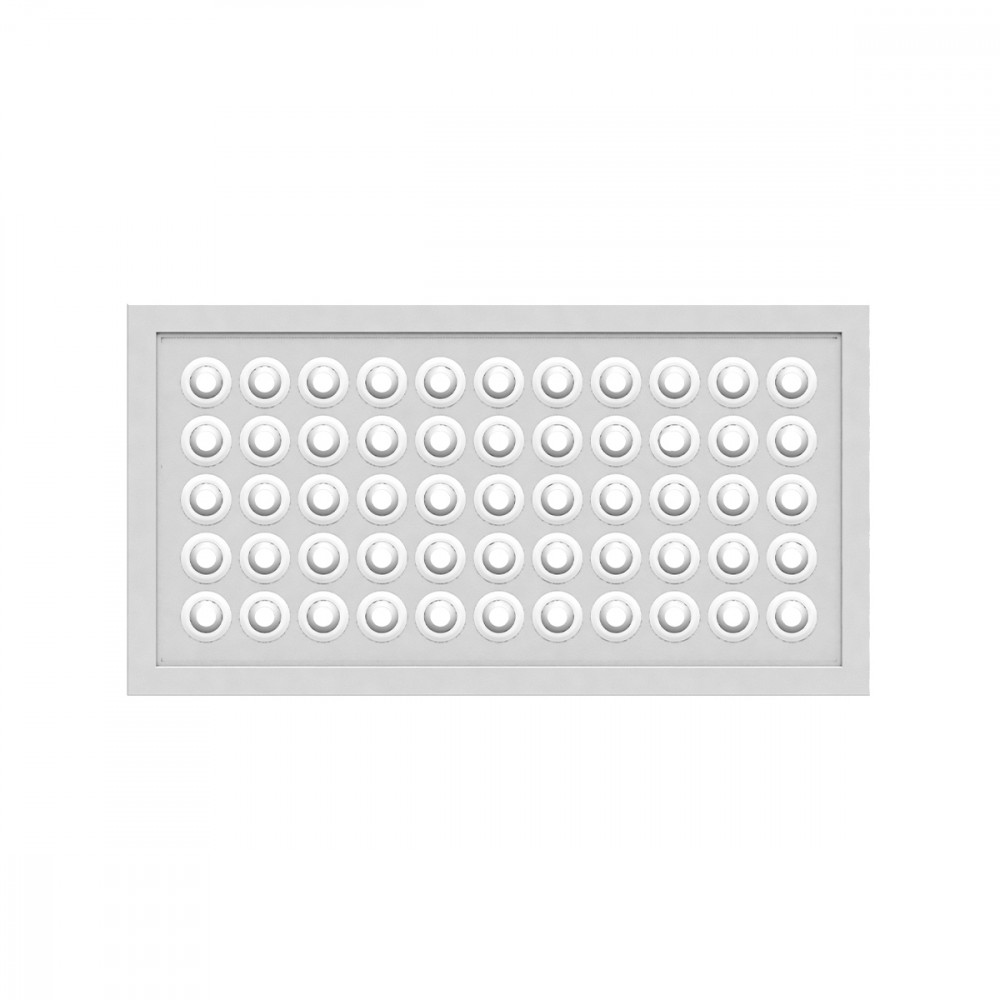

Difuzoare cu micro-duze orientabile montate pe panou rectangular.
Material: placă din oțel, ramă din aluminiu, duze din nylon alb. Finisaj: alb RAL 9010.
Prin șuruburi (standard), clipsuri.
Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.
Mod. |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
min |
max |
min |
max |
min |
max |
min |
max |
|
200x100 |
5 |
25 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
300x100 |
10 |
40 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
400x100 |
15 |
55 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
500x100 |
20 |
70 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
600x100 |
25 |
85 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
700x100 |
30 |
100 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
800x100 |
35 |
115 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
1000x100 |
45 |
145 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
1200x100 |
55 |
175 |
21 |
29 |
1,7 |
6,7 |
5 |
55 |
300x150 |
25 |
75 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
400x150 |
30 |
110 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
500x150 |
40 |
140 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
600x150 |
50 |
170 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
700x150 |
60 |
200 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
800x150 |
70 |
230 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
1000x150 |
90 |
290 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
1200x150 |
105 |
355 |
23 |
32 |
1,9 |
6,9 |
5 |
55 |
300x200 |
35 |
115 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
400x200 |
50 |
160 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
500x200 |
60 |
205 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
600x200 |
75 |
255 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
700x200 |
90 |
300 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
800x200 |
105 |
345 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
1000x200 |
130 |
440 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
1200x200 |
160 |
530 |
25 |
34 |
2,1 |
7,3 |
5 |
55 |
400x250 |
65 |
215 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
500x250 |
85 |
275 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
600x250 |
100 |
340 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
700x250 |
120 |
400 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
800x250 |
140 |
460 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
1000x250 |
175 |
585 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
1200x250 |
210 |
705 |
27 |
36 |
2,4 |
7,7 |
5 |
55 |
500x300 |
105 |
345 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
600x300 |
125 |
425 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
700x300 |
150 |
500 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
800x300 |
175 |
575 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
1000x300 |
220 |
730 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
1200x300 |
265 |
885 |
29 |
38 |
2,6 |
7,9 |
5 |
55 |
Plenum izolat la exterior, grosime 6 mm
Plenum izolat la exterior, grosime 6 mm
DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL 9010 A MICROUGELLI ORIENTABILI.
COSTRUZIONE:
Materiale: Piastra in acciaio, cornice in alluminio, ugelli in nylon bianco.
FINITURA: RAL 9010.
FISSAGGIO:
Installazione mediante viti (standard), clips
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: GUR
MISURA: *** x *** mm.
