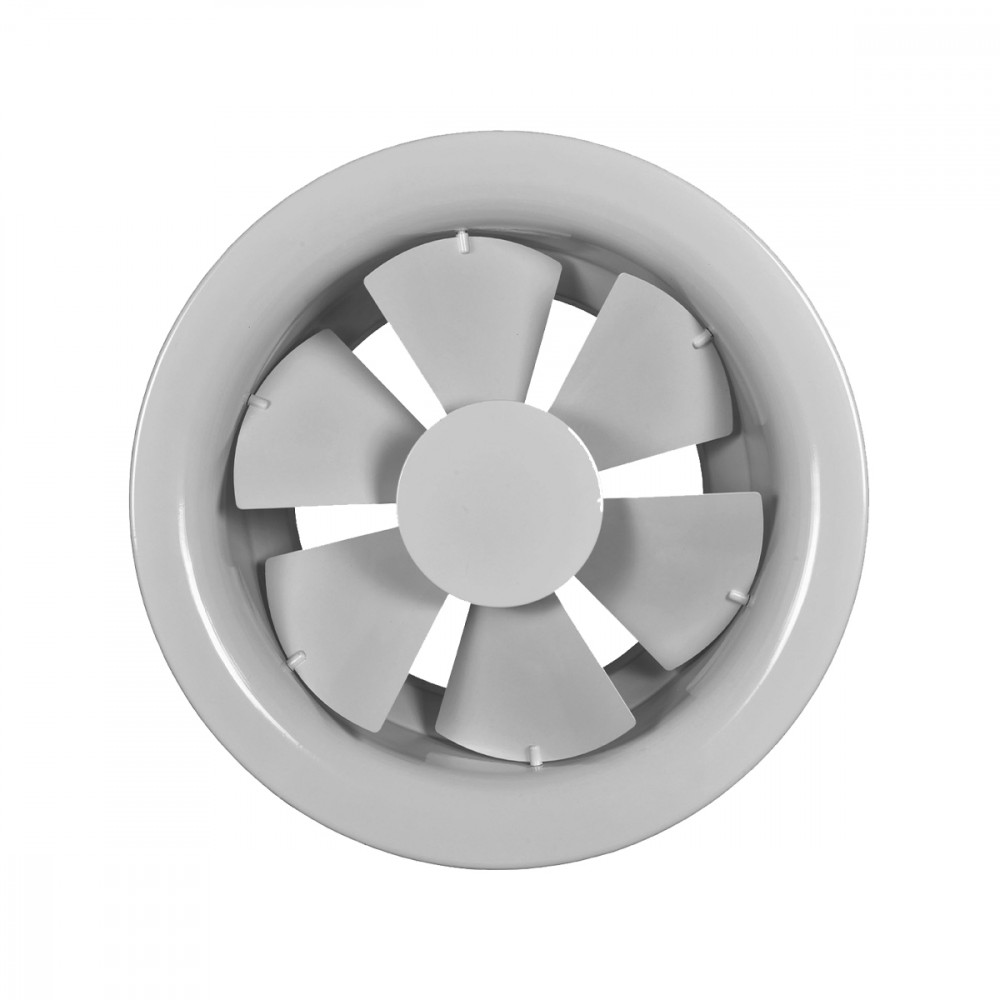

Difuzoare cu geometrie variabilă.
Carcasă aluminiu, lamele din oțel, vopsite alb RAL 9010.
Diametru 630 mm cu lamele ranforsate.
Montaj la plafon sau pe perete, pentru introducere.
Înălțime montaj: 2,5-20 m.
Fixare prin șuruburi pe gâtul difuzorului.
Plenum din otel galvanizat cu izolație termică și registru reglaj.
Plasă egalizare.
*= Motorizabil
Până la Ø 315 mm
BELIMO LM 24 A ON/OFF
BELIMO LM 24 ASR modulant
De la Ø 400 mm pînă la Ø 500 mm
BELIMO NM 24 A ON/OFF
BELIMO NM 24 ASR modulant
Ø 630 mm
BELIMO SM 24 A ON/OFF
BELIMO SM 24 ASR modulant
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DCG 200 |
0,0314 |
310 |
950 |
39 |
64 |
2,1 |
6,7 |
10 |
50 |
|
DCG 250 |
0,0491 |
460 |
1410 |
38 |
62 |
2,4 |
7,7 |
10 |
50 |
|
DCG 315 |
0,0779 |
700 |
2140 |
37 |
61 |
2,9 |
9,1 |
10 |
50 |
|
DCG 400 |
0,1257 |
1080 |
3280 |
36 |
60 |
3,6 |
11,2 |
10 |
50 |
|
DCG 500 |
0,1963 |
1620 |
4900 |
35 |
59 |
4,5 |
14,5 |
10 |
50 |
|
DCG 630 |
0,3117 |
2450 |
7420 |
34 |
58 |
6,1 |
20,9 |
10 |
50 |
1= REGISTRU OPȚIONAL
1= REGISTRU OPȚIONAL
2= IZOLAȚIE
BxH= Dimensiune nominală
Mm= PLENUM GALVANIZAT
DIFFUSORE CIRCOLARE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A GEOMETRIA VARIABILE
COSTRUZIONE:
Campana in alluminio, alette in acciaio, finitura verniciato bianco RAL 9010.
Diametro 630 mm con alette rinforzate.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,5 - 20 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DCG**/***
