BQFSMF

Închidere cu apăsare-tragere
1= Grosime filtru 10 mm
2= Apasă
3= Filtru
Panou perforat
DIMENSIUNE FILTRU

B= Dimensiunea

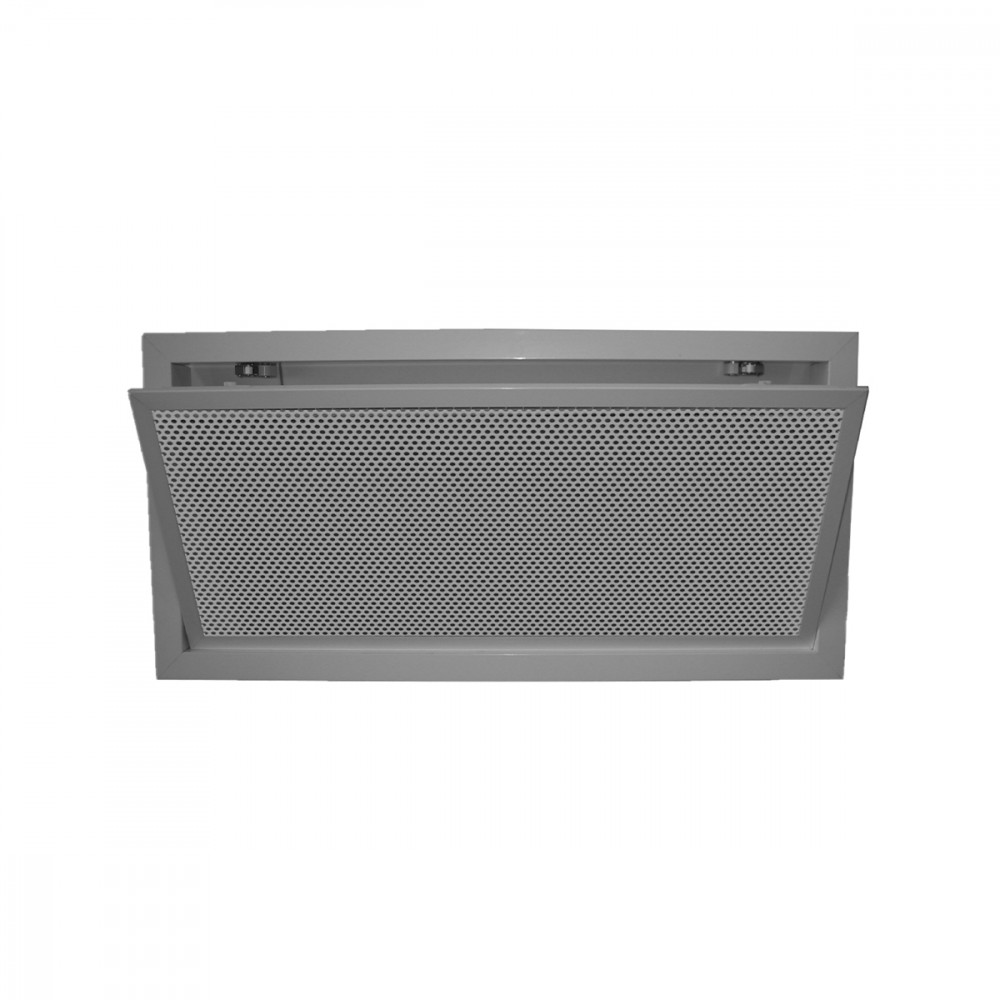

Grilă cu panou perforat. Miez mobil pentru introducere sau înlocuire filtru.
Rama din Aluminiu vopsit alb RAL 9010. Panou din oțel galvanizat vopsit alb RAL 9010.
Pentru montaj pe perete sau tavan, pentru evacuare aer.
Prin clipsuri (șurub frontal la cerere).
Prin sistem push/pull.
Închidere cu apăsare-tragere
1= Grosime filtru 10 mm
2= Apasă
3= Filtru
Panou perforat
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
min |
max |
min |
max |
min |
max |
||
BQFSMF 200x200 |
0,0227 |
50 |
190 |
- |
23 |
10 |
50 |
BQFSMF 300x200 |
0,0353 |
80 |
280 |
- |
24 |
10 |
50 |
BQFSMF 400x200 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
BQFSMF 500x200 |
0,0604 |
140 |
480 |
- |
27 |
10 |
50 |
BQFSMF 600x200 |
0,0730 |
170 |
570 |
- |
28 |
10 |
50 |
BQFSMF 800x200 |
0,0982 |
220 |
760 |
- |
30 |
10 |
50 |
BQFSMF 200x300 |
0,0352 |
80 |
280 |
- |
24 |
10 |
50 |
BQFSMF 300x300 |
0,0548 |
120 |
430 |
- |
27 |
10 |
50 |
BQFSMF 400x300 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
BQFSMF 500x300 |
0,0940 |
210 |
720 |
- |
29 |
10 |
50 |
BQFSMF 600x300 |
0,1136 |
250 |
870 |
- |
30 |
10 |
50 |
BQFSMF 800x300 |
0,1528 |
330 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 200x400 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
BQFSMF 300x400 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
BQFSMF 400x400 |
0,1010 |
220 |
770 |
- |
29 |
10 |
50 |
BQFSMF 500x400 |
0,1276 |
280 |
970 |
- |
31 |
10 |
50 |
BQFSMF 600x400 |
0,1542 |
340 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 800x400 |
0,2073 |
460 |
1560 |
- |
33 |
10 |
50 |
BQFSMF 200x500 |
0,0603 |
140 |
480 |
- |
27 |
10 |
50 |
BQFSMF 300x500 |
0,0939 |
210 |
720 |
- |
29 |
10 |
50 |
BQFSMF 400x500 |
0,1275 |
280 |
960 |
- |
31 |
10 |
50 |
BQFSMF 500x500 |
0,1611 |
350 |
1210 |
- |
32 |
10 |
50 |
BQFSMF 600x500 |
0,1947 |
420 |
1460 |
- |
33 |
10 |
50 |
BQFSMF 800x500 |
0,2619 |
560 |
1960 |
- |
34 |
10 |
50 |
BQFSMF 200x600 |
0,0729 |
160 |
570 |
- |
28 |
10 |
50 |
BQFSMF 300x600 |
0,1135 |
250 |
870 |
- |
30 |
10 |
50 |
BQFSMF 400x600 |
0,1541 |
340 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 500x600 |
0,1947 |
430 |
1460 |
- |
33 |
10 |
50 |
BQFSMF 600x600 |
0,2353 |
510 |
1760 |
- |
34 |
10 |
50 |
BQFSMF 800x600 |
0,3165 |
690 |
2350 |
- |
35 |
10 |
50 |
BQFSMF 200x800 |
0,0980 |
220 |
760 |
- |
30 |
10 |
50 |
BQFSMF 300x800 |
0,1526 |
330 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 400x800 |
0,2072 |
440 |
1560 |
- |
33 |
10 |
50 |
BQFSMF 500x800 |
0,2618 |
560 |
1960 |
- |
34 |
10 |
50 |
BQFSMF 600x800 |
0,3164 |
680 |
2350 |
- |
35 |
10 |
50 |
BQFSMF 800x800 |
0,4256 |
910 |
3150 |
- |
37 |
10 |
50 |
DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A SCHERMO FORELLINATO PORTAFILTRO CON SISTEMA DI APERTURA PUSH/PULL
COSTRUZIONE:
Telaio in alluminio verniciato RAL 9010 schermo in lamiera di acciaio verniciato RAL 9010.
IMPIEGO:
A parete/soffitto in ripresa.
FISSAGGIO:
Con clips (con viti a richiesta)
CHIUSURA:
Con push/pull.
MODELLO: BQFSMF
MISURA: *** x *** mm. (BxH)
