SRC150
Foro Ø 9 mm / Passo 300 mm
SRC150
1= Passo 150
Prodotti
REGOLAZIONE
SRC150

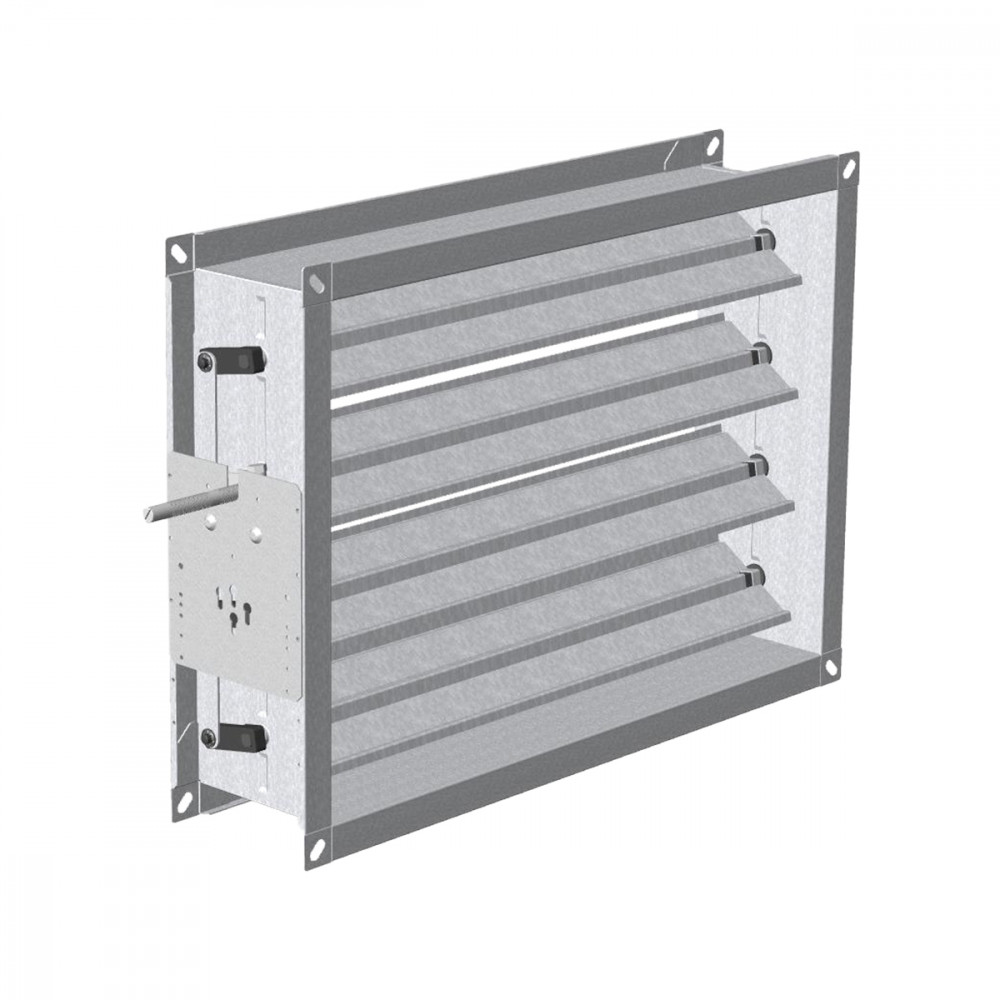

CARATTERISTICHE:
Serrande di regolazione passo 150 mm. DESCRIZIONI ARTICOLO:
SRC150-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
SRC150-C: serranda ad alette con movimento contrapposto con comando manuale. >BR>SRC150-PP: serrande con alette con movimento parallelo con perno per servocomando.
SRC150-PPC: serranda ad alette con movimento parallelo e comando manuale.
T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
COSTRUZIONE:
Telaio in acciaio zincato. Alette in acciaio zincato. Perni di rotazione in nylon (su richiesta in acciaio per alte temperature). FISSAGGIO:
Mediante bulloni agli angoli delle flange. ADDIZIONALI:
Azionamento:

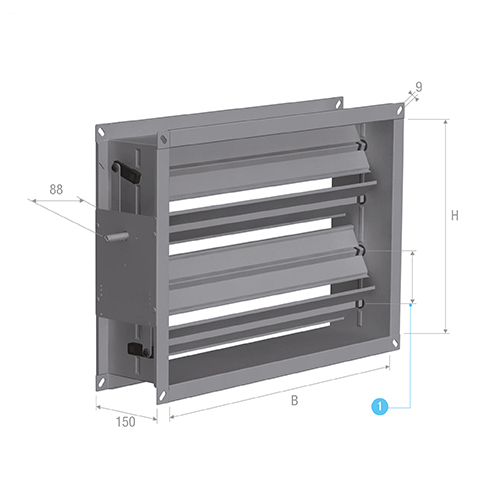

Movimento contrapposto o parallelo azionabile manualmente o con servomotore. Dimensioni

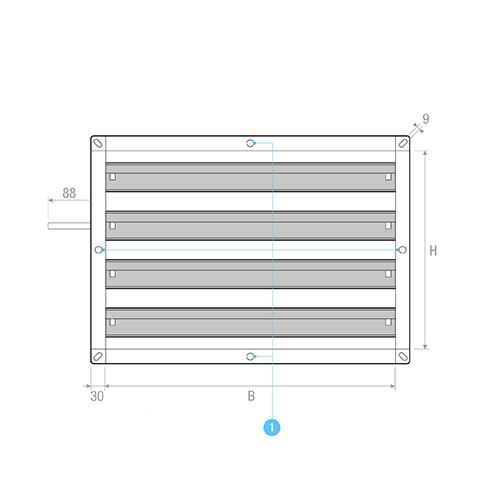

Foro Ø 9 mm / Passo 300 mm
1= Passo 150
Scelta e dimensionamento
|
Mod. |
A1 [m2] |
v [m/s] |
Q [m3/h] |
Dp (ꭤ=40°) [Pa] |
LWA (ꭤ=40°) [dB(A)] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
SRC150 300x310 |
0,0930 |
3 |
6 |
1000 |
2010 |
62 |
248 |
50 |
67 |
|
SRC150 600x310 - 300x610 |
0,1860 |
3 |
6 |
2010 |
4020 |
62 |
248 |
53 |
70 |
|
SRC150 900x310 - 300x910 |
0,2790 |
3 |
6 |
3010 |
6030 |
62 |
248 |
55 |
72 |
|
SRC150 1200x310 - 300x1210 |
0,3720 |
3 |
6 |
4020 |
8040 |
62 |
248 |
56 |
73 |
|
SRC150 1500x310 - 300x1510 |
0,4650 |
3 |
6 |
5020 |
10040 |
62 |
248 |
57 |
74 |
|
SRC150 1800x310 - 300x1810 |
0,5580 |
3 |
6 |
6030 |
12050 |
62 |
248 |
58 |
75 |
|
SRC150 2000x310 |
0,6200 |
3 |
6 |
6700 |
13390 |
62 |
248 |
58 |
76 |
|
SRC150 600x610 |
0,3660 |
3 |
6 |
3950 |
7910 |
62 |
248 |
56 |
73 |
|
SRC150 900x610 - 600x910 |
0,5490 |
3 |
6 |
5930 |
11860 |
62 |
248 |
58 |
75 |
|
SRC150 1200x610 - 600x1210 |
0,7320 |
3 |
6 |
7910 |
15810 |
62 |
248 |
59 |
76 |
|
SRC150 1500x610 - 600x1210 |
0,9150 |
3 |
6 |
9880 |
19760 |
62 |
248 |
60 |
77 |
|
SRC150 1800x610 - 600x1810 |
1,0980 |
3 |
6 |
11860 |
23720 |
62 |
248 |
61 |
78 |
|
SRC-150 2000x610 |
1,2200 |
3 |
6 |
13180 |
26350 |
62 |
248 |
61 |
79 |
|
SRC-150 900x910 |
0,8190 |
3 |
6 |
8850 |
17690 |
62 |
248 |
60 |
77 |
|
SRC150 1200x910 - 900x1210 |
1,0920 |
3 |
6 |
11790 |
23590 |
62 |
248 |
61 |
78 |
|
SRC150 1500x910 - 900x1510 |
1,3650 |
3 |
6 |
14740 |
29480 |
62 |
248 |
62 |
79 |
|
SRC150 1800x910 - 900x1810 |
1,6380 |
3 |
6 |
17690 |
35380 |
62 |
248 |
63 |
80 |
|
SRC150 2000x910 |
1,8200 |
3 |
6 |
19660 |
39310 |
62 |
248 |
63 |
80 |
|
SRC150 1200x1210 |
1,4520 |
3 |
6 |
15680 |
31360 |
62 |
248 |
62 |
79 |
|
SRC150 1500x1210 - 1200x1510 |
1,8150 |
3 |
6 |
19600 |
39200 |
62 |
248 |
63 |
80 |
|
SRC150 1800x1210 - 1200x1810 |
2,1780 |
3 |
6 |
23520 |
47040 |
62 |
248 |
64 |
81 |
|
SRC150 2000x1210 |
2,4200 |
3 |
6 |
26140 |
52270 |
62 |
248 |
64 |
82 |
|
SRC150 1500x1510 |
2,2650 |
3 |
6 |
24460 |
48920 |
62 |
248 |
64 |
81 |
|
SRC150 1800x1510 - 1500x1810 |
2,7180 |
3 |
6 |
29350 |
58710 |
62 |
248 |
65 |
82 |
|
SRC150 2000x1510 |
3,0200 |
3 |
6 |
32620 |
65230 |
62 |
248 |
65 |
82 |
|
SRC150 1800x1810 |
3,2580 |
3 |
6 |
35190 |
70370 |
62 |
248 |
66 |
83 |
|
SRC150 2000x1810 |
3,6200 |
3 |
6 |
39100 |
78190 |
62 |
248 |
66 |
83 |
|
SRC150 2000x1960 |
3,92 |
3 |
6 |
42340 |
84670 |
62 |
248 |
66 |
84 |
Accessori e configurazioni
SRC150
Configurazioni

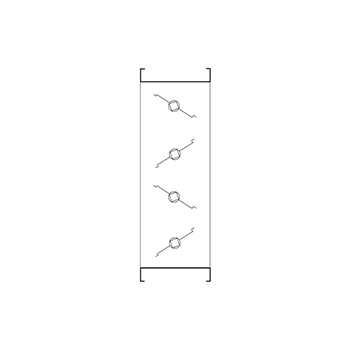

Alette standard
T10
Configurazioni
Alette tamburate
SRC150
Configurazioni

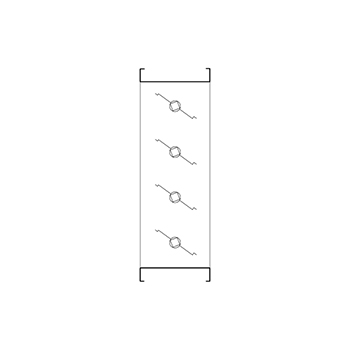

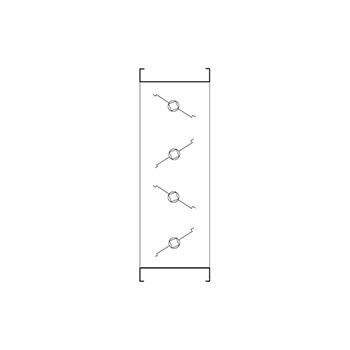

Movimento contrapposto
SRC150P
Configurazioni

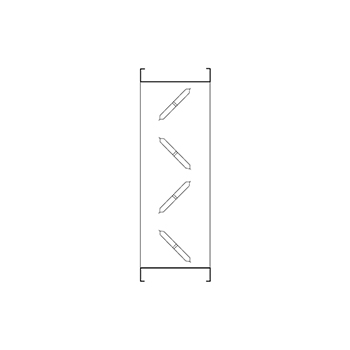

Movimento parallelo
Istruzioni
SRC150 (standard)

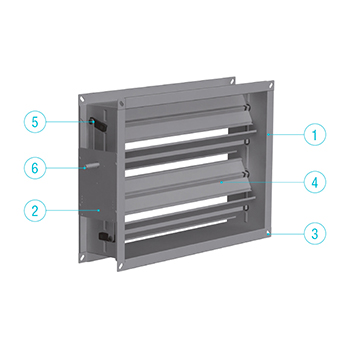

1) Condotto flangiato
2) Piastra universale
3) Asole di fissaggio
4) Alette di taratura
5) Levismi e perni in nylon PA6

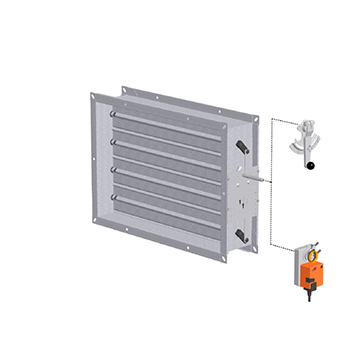

6) Perno di comando

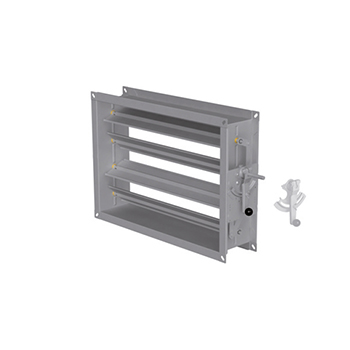

COMANDO MANUALE

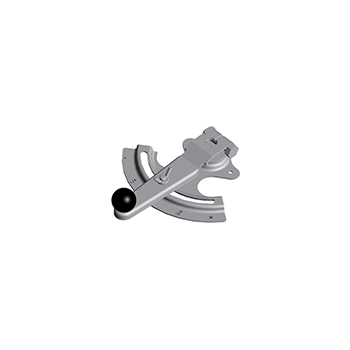

Codice: CM10
PERNO UNIVERSALE (STANDARD)
COMANDO MANUALE

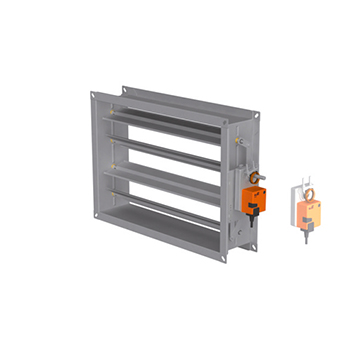

SERVOMOTORE
Testo per capitolato
SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 150 MM
AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC150-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC150-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC150-PP: serrande con alette con movimento parallelo con perno per servocomando.
• SRC150-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
