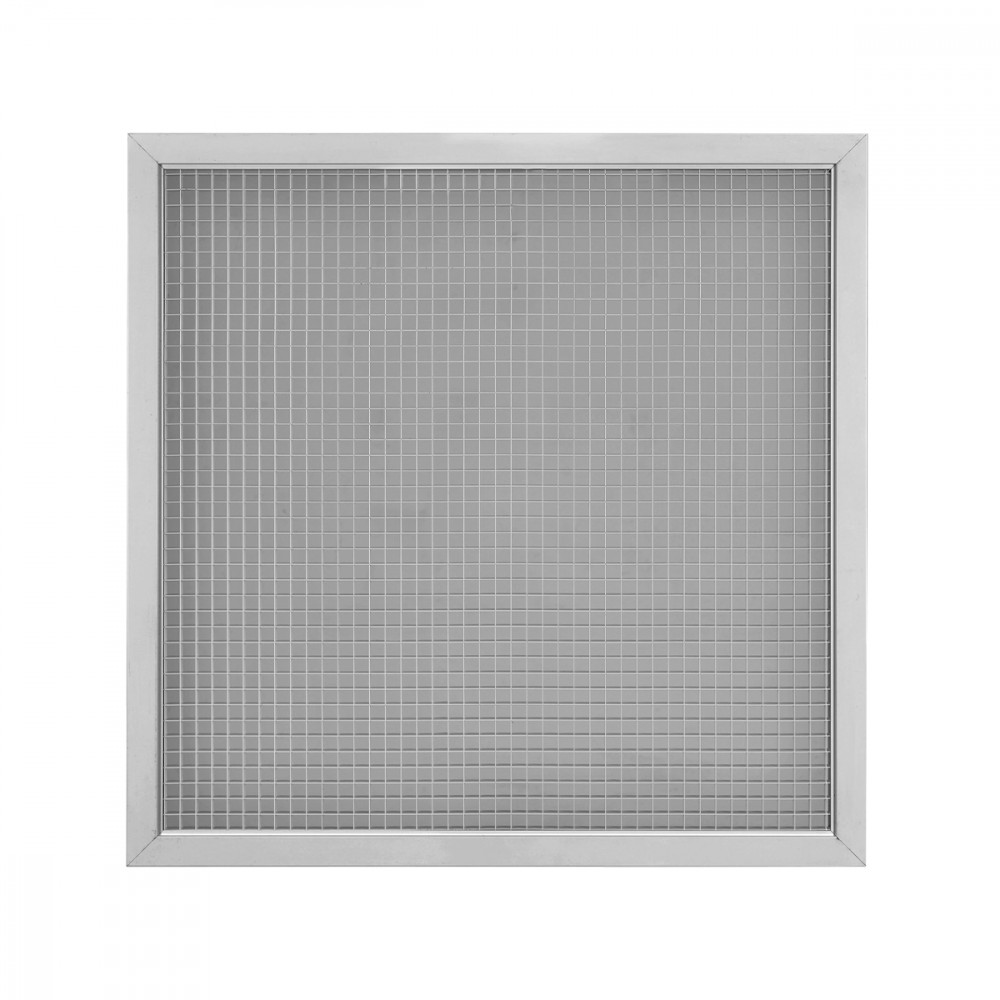

GMA60

CARATTERISTICHE:

Griglie a maglia quadra 13x13 mm, per controsoffitto dim. 595x595 esterno cornice.

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A controsoffitto, in ripresa.

FISSAGGIO:

• Fissaggio con clips o su richiesta con viti frontali.

ACCESSORI:

• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

Dimensioni

GMA60

GMA60P

GMA

Scelta e dimensionamento

GMA60

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMA60 GMA60P	0,2639	3140	6190	33	53	5	20

Accessori e configurazioni

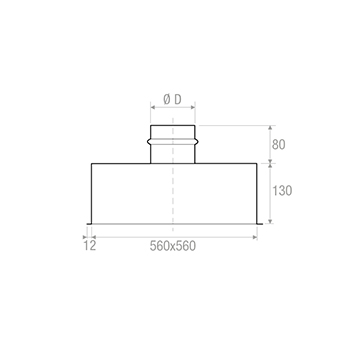

PDZ1

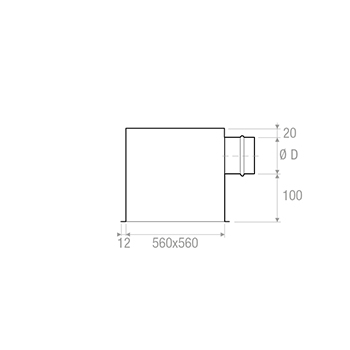

PDZ2

PDZI1

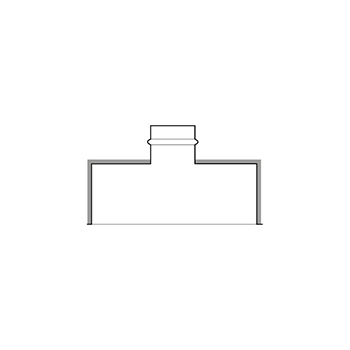

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

Testo per capitolato

GRIGLIA IN ALLUMINIO A MAGLIA QUADRA 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMA60 595 x 595 (Base x Altezza mm)
