NMF

CARATTERISTICHE:

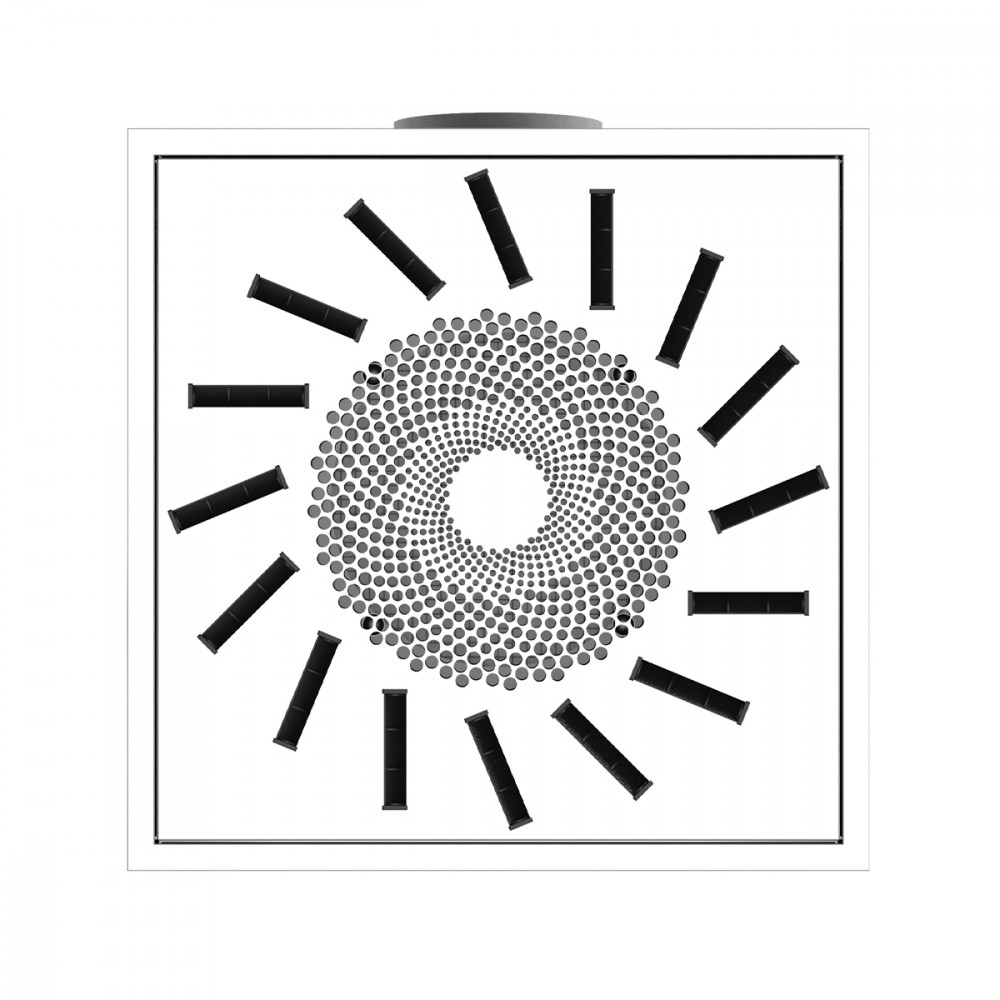

Diffusori di mandata e ripresa a flusso elicoidale con getti regolabili e plenum multifunzione.

COSTRUZIONE:

Diffusore in acciaio verniciato bianco RAL 9010 con deflettori in polipropilene nero RAL 9005. Plenum in acciaio zincato a doppio flusso con isolamento anticondensa.

IMPIEGO:

A soffitto di mandata e ripresa (contemporanea). Altezza di installazione 2,5 - 4,1 m.

FISSAGGIO:

Fissaggio a controsoffitto.

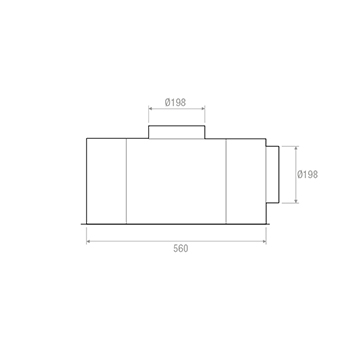

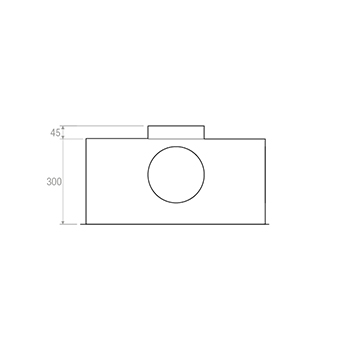

Dimensioni

NMF

Scelta e dimensionamento

NMF

Mod.	Ak [m2]	P [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
NMF	0,0189	160	375	24	33	2,2	4,3	10	50

Accessori e configurazioni

NMF

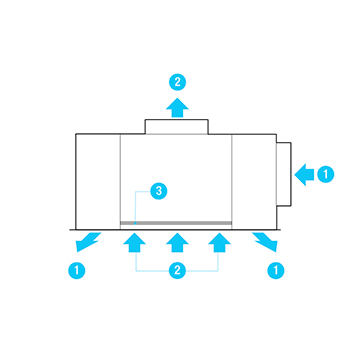

Istruzioni

NMF

1= Mandata

2= Ripresa

3= Filtro

Testo per capitolato

DIFFUSORE IN ACCIAIO RAL9010 DI MANDATA E RIPRESA A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI E PLENUM MULTIFUNZIONE. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Diffusore in acciaio verniciato bianco RAL 9010 con deflettori in polipropilene nero RAL 9005. Plenum in acciaio zincato a doppio flusso con isolamento anticondensa.
IMPIEGO:
A soffitto di mandata e ripresa (contemporanea). Altezza di installazione 2,5 - 4,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: NMF
MISURA: 595 x 595 mm.
