BQFSMF

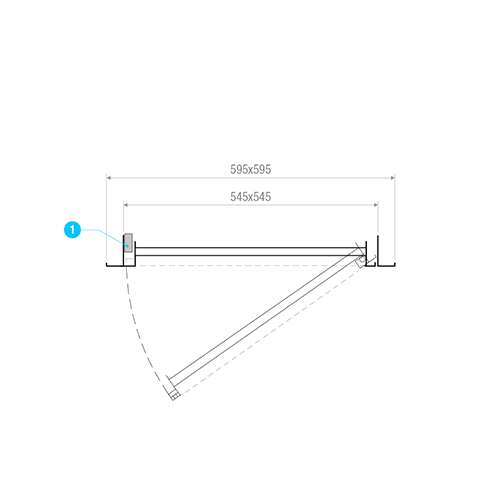

Chiusura con push-pull
1= Filtro spessore 10 mm
2= Push-pull
3=Filtro
Lamiera forata
DIMENSIONI FILTRO

B= Dimensione

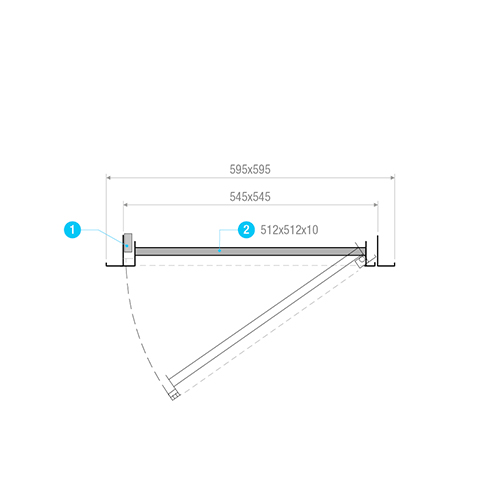

Chiusura con push-pull
1= Filtro spessore 10 mm
2= Push-pull
3=Filtro
Lamiera forata
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
min |
max |
min |
max |
min |
max |
||
BQFSMF 200x200 |
0,0227 |
50 |
190 |
- |
23 |
10 |
50 |
BQFSMF 300x200 |
0,0353 |
80 |
280 |
- |
24 |
10 |
50 |
BQFSMF 400x200 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
BQFSMF 500x200 |
0,0604 |
140 |
480 |
- |
27 |
10 |
50 |
BQFSMF 600x200 |
0,0730 |
170 |
570 |
- |
28 |
10 |
50 |
BQFSMF 800x200 |
0,0982 |
220 |
760 |
- |
30 |
10 |
50 |
BQFSMF 200x300 |
0,0352 |
80 |
280 |
- |
24 |
10 |
50 |
BQFSMF 300x300 |
0,0548 |
120 |
430 |
- |
27 |
10 |
50 |
BQFSMF 400x300 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
BQFSMF 500x300 |
0,0940 |
210 |
720 |
- |
29 |
10 |
50 |
BQFSMF 600x300 |
0,1136 |
250 |
870 |
- |
30 |
10 |
50 |
BQFSMF 800x300 |
0,1528 |
330 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 200x400 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
BQFSMF 300x400 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
BQFSMF 400x400 |
0,1010 |
220 |
770 |
- |
29 |
10 |
50 |
BQFSMF 500x400 |
0,1276 |
280 |
970 |
- |
31 |
10 |
50 |
BQFSMF 600x400 |
0,1542 |
340 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 800x400 |
0,2073 |
460 |
1560 |
- |
33 |
10 |
50 |
BQFSMF 200x500 |
0,0603 |
140 |
480 |
- |
27 |
10 |
50 |
BQFSMF 300x500 |
0,0939 |
210 |
720 |
- |
29 |
10 |
50 |
BQFSMF 400x500 |
0,1275 |
280 |
960 |
- |
31 |
10 |
50 |
BQFSMF 500x500 |
0,1611 |
350 |
1210 |
- |
32 |
10 |
50 |
BQFSMF 600x500 |
0,1947 |
420 |
1460 |
- |
33 |
10 |
50 |
BQFSMF 800x500 |
0,2619 |
560 |
1960 |
- |
34 |
10 |
50 |
BQFSMF 200x600 |
0,0729 |
160 |
570 |
- |
28 |
10 |
50 |
BQFSMF 300x600 |
0,1135 |
250 |
870 |
- |
30 |
10 |
50 |
BQFSMF 400x600 |
0,1541 |
340 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 500x600 |
0,1947 |
430 |
1460 |
- |
33 |
10 |
50 |
BQFSMF 600x600 |
0,2353 |
510 |
1760 |
- |
34 |
10 |
50 |
BQFSMF 800x600 |
0,3165 |
690 |
2350 |
- |
35 |
10 |
50 |
BQFSMF 200x800 |
0,0980 |
220 |
760 |
- |
30 |
10 |
50 |
BQFSMF 300x800 |
0,1526 |
330 |
1160 |
- |
32 |
10 |
50 |
BQFSMF 400x800 |
0,2072 |
440 |
1560 |
- |
33 |
10 |
50 |
BQFSMF 500x800 |
0,2618 |
560 |
1960 |
- |
34 |
10 |
50 |
BQFSMF 600x800 |
0,3164 |
680 |
2350 |
- |
35 |
10 |
50 |
BQFSMF 800x800 |
0,4256 |
910 |
3150 |
- |
37 |
10 |
50 |

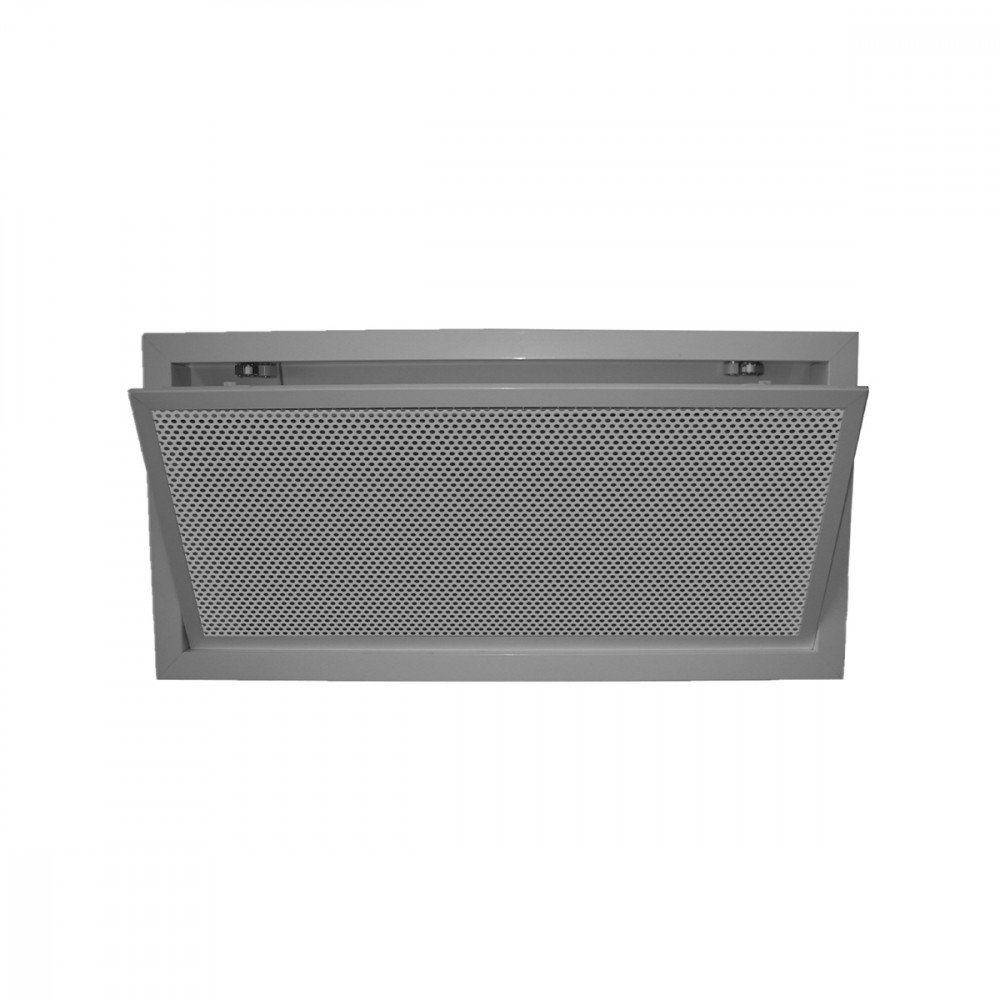

DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A SCHERMO FORELLINATO PORTAFILTRO CON SISTEMA DI APERTURA PUSH/PULL
COSTRUZIONE:
Telaio in alluminio verniciato RAL 9010 schermo in lamiera di acciaio verniciato RAL 9010.
IMPIEGO:
A parete/soffitto in ripresa.
FISSAGGIO:
Con clips (con viti a richiesta)
CHIUSURA:
Con push/pull.
MODELLO: BQFSMF
MISURA: *** x *** mm. (BxH)
