DP

CARACTERÍSTICAS:

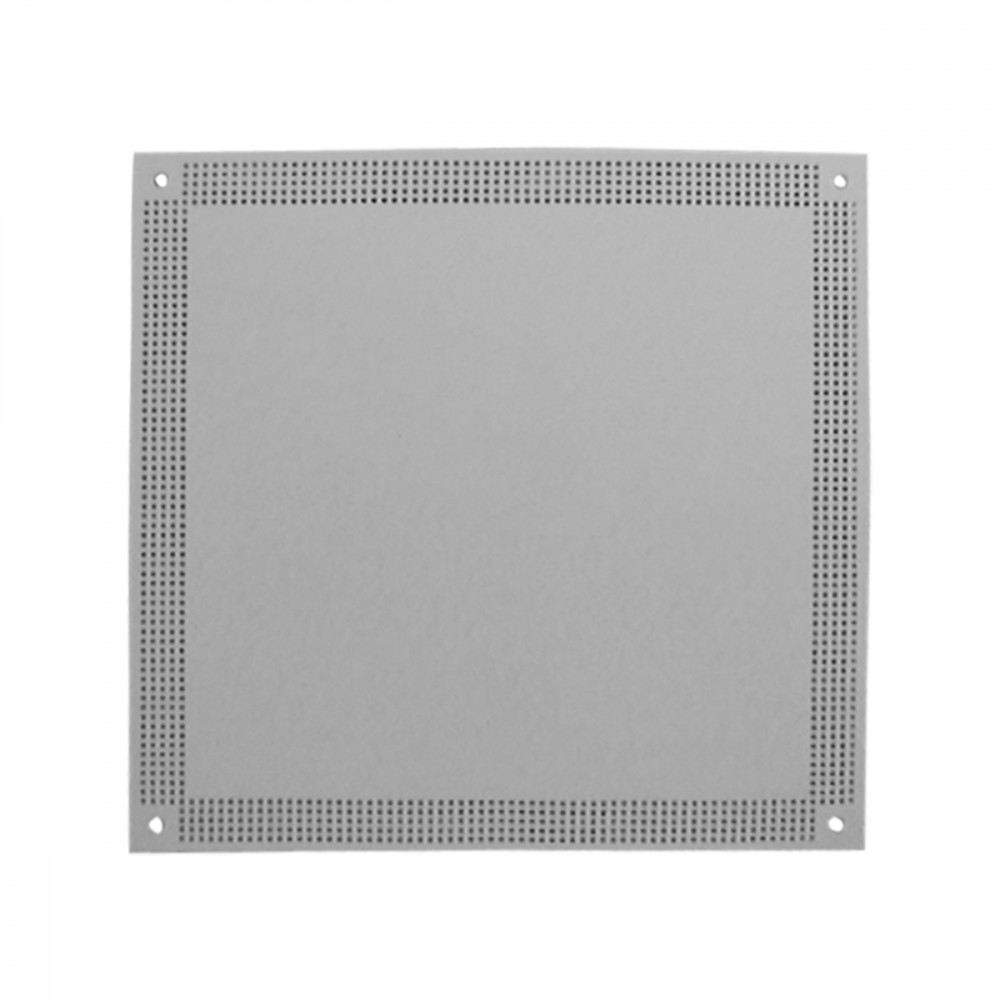

Difusores de pantalla plana con flujo radial de techo.

ESTRUCTURA:

Acero barnizado blanco RAL 9010.

USO:

En techo, para introducción de aire. Altura de instalación: 2,8-3 m

FIJACIÓN:

Fijación con panel en falso techo modular.

ACCESORIOS:

Plénum de conexión de acero galvanizado.

Dimensiones

TIPO A

TIPO B

elección y dimensiones

Mod.	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	min	max	min	max	min	max	min	max
DP 160	180	410	-	43	1,1	3,4	10	50
DP 200	240	540	-	41	1,6	5,1	10	50
DP 250	320	720	-	39	2,4	7,7	10	50
DP 315	430	970	-	38	3,7	11,8	10	50

Accesorios y configuración

DPC

1= Compuerta opcional

DPCI

1= Compuerta opcional 2= Aislamiento

MEDIDAS

Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL9010 TIPO PANTALLA PLANA CON FLUJO RADIAL EN EL TECHO

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010.
EMPLEO:
De techo para entrada de aire. Altura de instalación: 2,8 - 3 m
FIJACIÓN:
Fijación con panel en contratecho modular.
ACCESORIOS:
• Cámara de terminal de acero galvanizado.
MODELO: DP***
