REGULATION

SSZC50

CHARACTERISTICS:

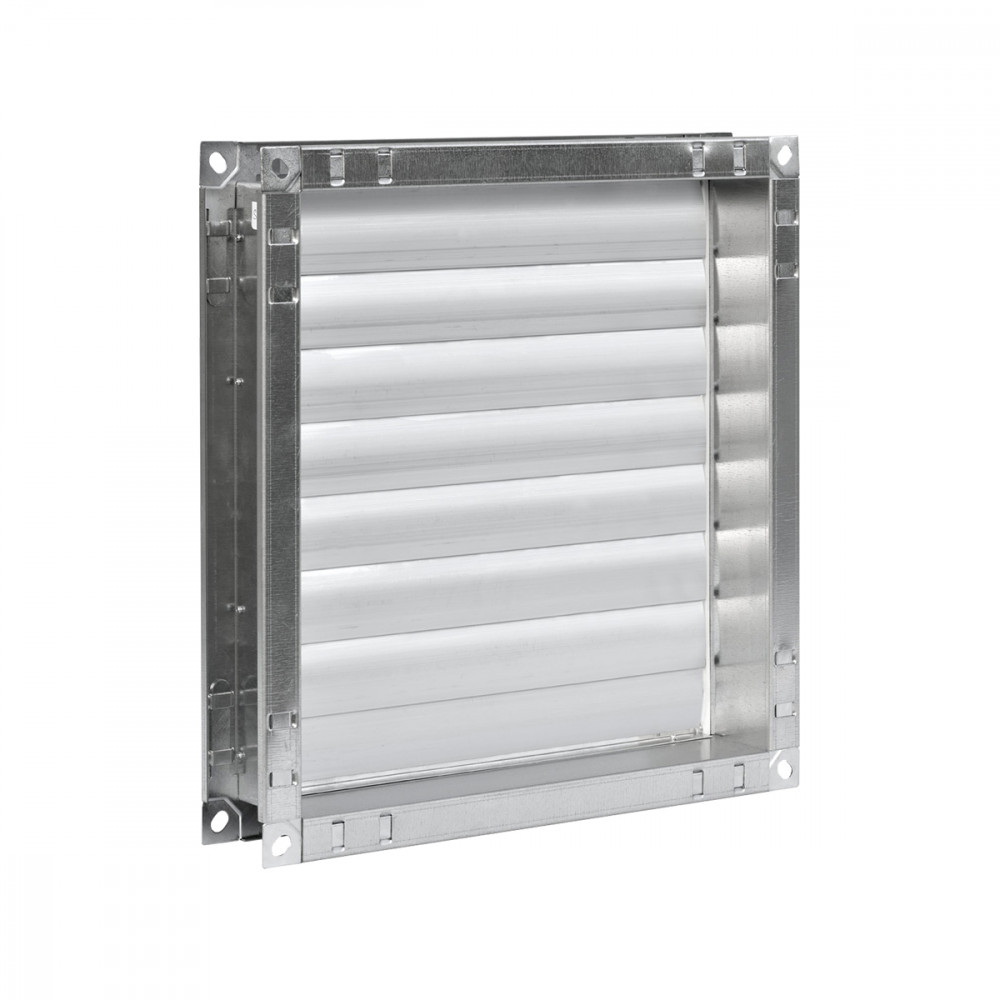

Duct overpressure dampers 50 mm pitch.
CONSTRUCTION:
Galvanized steel frame. Extruded aluminium blades.
FIXING:
By bolts on flanges corners.
Dimensions
CHOICE AND SIZING

Mod.

A1 [m2]

v [m/s]

Q [m3/h]

Dp [Pa]

LWA [dB(A)]

min

max

min

max

min

max

min

max

SSZC50 400x210

0,0840

3,3

6,5

1010

1970

40

120

37

44

SSZC50 600x210

0,1260

3,2

6,3

1460

2850

40

120

37

45

SSZC50 800x210

0,1680

3,1

6,1

1900

3710

40

120

38

45

SSZC50 1000x210

0,2100

3,1

6

2330

4550

40

120

38

46

SSZC50 1200x210

0,2520

3

5,9

2750

5370

40

120

38

46

SSZC50 1400x210

0,2940

3

5,8

3170

6190

40

120

39

46

SSZC50 400x410

0,1640

3,2

6,1

1860

3630

40

120

38

45

SSZC50 600x410 - 400x610

0,2460

3

5,9

2690

5260

40

120

38

46

SSZC50 800x410 - 400x810

0,3280

3

5,8

3500

6840

40

120

39

46

SSZC50 1000x410 - 400x1010

0,4100

2,9

5,7

4290

8390

40

120

39

47

SSZC50 1200x410

0,4920

2,9

5,6

5070

9910

40

120

39

47

SSZC50 1400x410

0,5740

2,8

5,5

5840

11410

40

120

40

47

SSZC50 1600x410

0,6560

2,8

5,5

6600

12900

40

120

40

48

SSZC50 600x610

0,3660

2,9

5,7

3870

7560

40

120

39

47

SSZC50 800x610 - 600x810

0,4880

2,9

5,6

5030

9840

40

120

39

47

SSZC50 1000x610 - 600x1010

0,6100

2,8

5,5

6170

12070

40

120

40

47

SSZC50 1200x610

0,7320

2,8

5,4

7290

14260

40

120

40

48

SSZC50 1400x610

0,8540

2,7

5,3

8400

16420

40

120

40

48

SSZC50 1600x610

0,9760

2,7

5,3

9490

18550

40

120

40

48

SSZC50 800x810

0,6480

2,8

5,5

6520

12750

40

120

40

47

SSZC50 1000x810 - 800x1010

0,8100

2,7

5,4

8000

15640

40

120

40

48

SSZC50 1200x810

0,9720

2,7

5,3

9450

18480

40

120

40

48

SSZC50 1400x810

1,1340

2,7

5,2

10890

21280

40

120

41

48

SSZC50 1600x810

1,2960

2,6

5,2

12300

24050

40

120

41

49

SSZC50 1000x1010

1,0100

2,7

5,3

9790

19140

40

120

40

48

SSZC50 1200x1010

1,2120

2,7

5,2

11570

22620

40

120

41

48

SSZC50 1400x1010

1,4140

2,6

5,1

13320

26040

40

120

41

49

SSZC50 1600x1010

1,6160

2,6

5,1

15050

29430

40

120

41

49

Specifications text

DUCT OVERPRESSURE DAMPER WITH GALVANISED SHEET STEEL FRAME, EXTRUDED ALUMINIUM BLADES WITH GASKET, 50 MM PITCH

INSTALLATION:
By means of bolts at the corners of the flanges.
