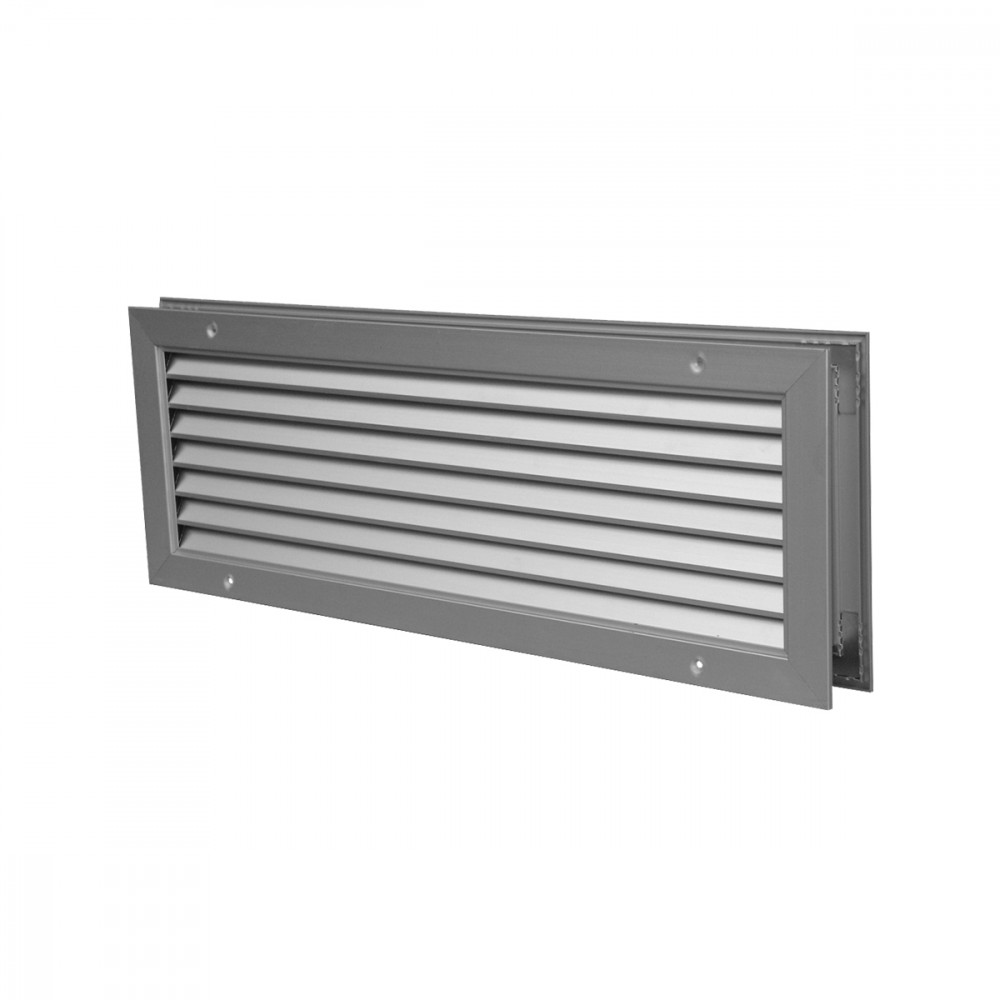

Brofer - GTA

Abmessungen

GTAC

1= Lochgrösse

GTAC

Einfügen des montagerahmens

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GTA 200x100	0,0140	30	60	24	39	5	20
GTA 300x100	0,0209	40	90	22	40	5	20
GTA 400x100	0,0276	60	120	24	40	5	20
GTA 500x100	0,0344	70	150	23	40	5	20
GTA 600x100	0,0411	90	180	25	40	5	20
GTA 700x100	0,0478	110	220	26	41	5	20
GTA 800x100	0,0545	120	250	25	41	5	20
GTA 900x100	0,0611	140	290	26	42	5	20
GTA 1000x100	0,0678	160	320	26	42	5	20
GTA 300x160	0,0330	70	140	24	39	5	20
GTA 400x160	0,0438	100	200	26	41	5	20
GTA 500x160	0,0545	120	250	25	41	5	20
GTA 600x160	0,0651	150	310	26	42	5	20
GTA 700x160	0,0757	180	360	26	42	5	20
GTA 800x160	0,0863	210	420	27	42	5	20
GTA 900x160	0,0968	230	480	26	43	5	20
GTA 1000x160	0,1073	260	530	27	43	5	20
GTA 200x200	0,0276	60	120	24	40	5	20
GTA 300x200	0,0411	90	180	25	40	5	20
GTA 400x200	0,0545	120	250	25	41	5	20
GTA 500x200	0,0678	160	320	26	42	5	20
GTA 600x200	0,0810	190	390	26	42	5	20
GTA 700x200	0,0942	230	460	27	42	5	20
GTA 800x200	0,1073	260	530	27	43	5	20
GTA 900x200	0,1204	300	610	27	43	5	20
GTA 1000x200	0,1335	330	680	27	43	5	20
GTA 300x300	0,0611	140	290	26	42	5	20
GTA 400x300	0,0810	190	390	26	42	5	20
GTA 500x300	0,1007	240	500	26	43	5	20
GTA 600x300	0,1204	300	610	27	43	5	20
GTA 400x400	0,1073	260	530	27	43	5	20
GTA 500x400	0,1335	330	680	27	43	5	20
GTA 600x400	0,1595	410	830	28	44	5	20
GTA 700x400	0,1855	480	980	28	44	5	20
GTA 800x400	0,2114	560	1140	29	45	5	20
GTA 900x400	0,2372	640	1290	29	45	5	20
GTA 1000x400	0,2629	710	1450	29	45	5	20

Zubehör und Konfigurationen

GTA

BEFESTIGUNG Schraubenbefestigung Standard

GTA

2 Bohrungen 4 Bohrungen 1= Ø 3,5 Senkbohrung

BOHRUNGEN

Anzahl der Bohrungen für Befestigungsschrauben L<= Kürzere Seite L>= Längere Seite

Text für Spezifikationen

GRIGLIA DI TRANSITO IN ALLUMINIO, PASSO 20 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
Per il transito dell’aria attraverso porte o su pareti in cartongesso.
FISSAGGIO:
Fissaggio con viti a vista.
ACCESSORI:
Controcornice.
MODELLO: GTA*/*** x *** (Base x Altezza mm)

Dokumentation herunterladen

GTA
