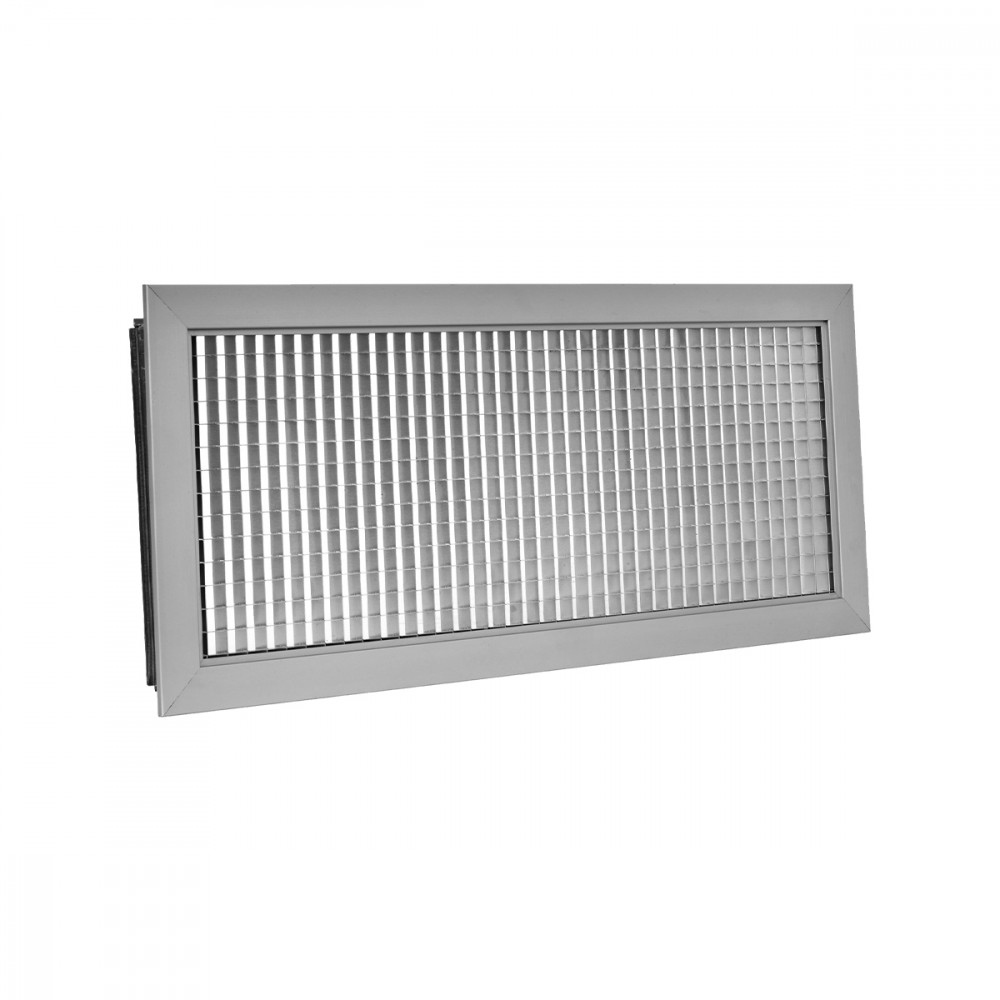

Brofer - GMA

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMA 200x100	0,0111	140	270	-	38	5	20
GMA 300x100	0,0176	220	430	22	41	5	20
GMA 400x100	0,0245	300	590	23	42	5	20
GMA 500x100	0,0316	390	760	24	43	5	20
GMA 600x100	0,0390	480	940	25	44	5	20
GMA 800x100	0,0542	660	1300	26	46	5	20
GMA 1000x100	0,0700	850	1670	27	47	5	20
GMA 1200x100	0,0863	1040	2060	28	48	5	20
GMA 200x150	0,0176	220	430	22	41	5	20
GMA 300x150	0,0280	340	680	23	43	5	20
GMA 400x150	0,0390	480	940	25	44	5	20
GMA 500x150	0,0504	610	1210	26	45	5	20
GMA 600x150	0,0621	750	1490	27	46	5	20
GMA 800x150	0,0863	1040	2060	28	48	5	20
GMA 1000x150	0,1115	1340	2650	29	49	5	20
GMA 1200x150	0,1374	1650	3250	30	50	5	20
GMA 200x200	0,0245	300	590	23	42	5	20
GMA 300x200	0,0390	480	940	25	44	5	20
GMA 400x200	0,0542	660	1300	26	46	5	20
GMA 500x200	0,0700	850	1670	27	47	5	20
GMA 600x200	0,0863	1040	2060	28	48	5	20
GMA 800x200	0,1201	1440	2850	30	49	5	20
GMA 1000x200	0,1550	1860	3660	31	50	5	20
GMA 1200x200	0,1911	2280	4500	32	51	5	20
GMA 200x300	0,0390	480	940	25	44	5	20
GMA 300x300	0,0621	750	1490	27	46	5	20
GMA 400x300	0,0863	1040	2060	28	48	5	20
GMA 500x300	0,1115	1340	2650	29	49	5	20
GMA 600x300	0,1374	1650	3250	30	50	5	20
GMA 800x300	0,1911	2280	4500	32	51	5	20
GMA 1000x300	0,2468	2940	5790	33	52	5	20
GMA 1200x300	0,3042	3610	7110	34	53	5	20
GMA 200x400	0,0542	660	1300	26	46	5	20
GMA 300x400	0,0863	1040	2060	28	48	5	20
GMA 400x400	0,1201	1440	2850	30	49	5	20
GMA 500x400	0,1550	1860	3660	31	50	5	20
GMA 600x400	0,1911	2280	4500	32	51	5	20
GMA 800x400	0,2657	3160	6230	33	53	5	20
GMA 1000x400	0,3432	4070	8010	34	54	5	20
GMA 1200x400	0,4230	5000	9850	35	55	5	20
GMA 200x500	0,0700	850	1670	27	47	5	20
GMA 300x500	0,1115	1340	2650	29	49	5	20
GMA 400x500	0,1550	1860	3660	31	50	5	20
GMA 500x500	0,2002	2390	4710	32	51	5	20
GMA 600x500	0,2468	2940	5790	33	52	5	20
GMA 800x500	0,3432	4070	8010	34	54	5	20
GMA 1000x500	0,4433	5240	10310	35	55	5	20
GMA 1200x500	0,5463	6430	12670	36	56	5	20
GMA 200x600	0,0863	1040	2060	28	48	5	20
GMA 300x600	0,1374	1650	3250	30	50	5	20
GMA 400x600	0,1911	2280	4500	32	51	5	20
GMA 500x600	0,2468	2940	5790	33	52	5	20
GMA 600x600	0,3042	3610	7110	34	53	5	20
GMA 800x600	0,4230	5000	9850	35	55	5	20
GMA 1000x600	0,5463	6430	12670	36	56	5	20
GMA 1200x600	0,6733	7910	15570	37	57	5	20
GMA 200x800	0,1201	1440	2850	30	49	5	20
GMA 300x800	0,1911	2280	4500	32	51	5	20
GMA 400x800	0,2657	3160	6230	33	53	5	20
GMA 500x800	0,3432	4070	8010	34	54	5	20
GMA 600x800	0,4230	5000	9850	35	55	5	20
GMA 800x800	0,5883	6920	13630	37	56	5	20
GMA 1000x800	0,7597	8910	17540	38	57	5	20
GMA 1200x800	0,9363	10940	21550	39	58	5	20
GMA 595x595EC	0,2639	3140	6190	33	53	5	20

Zubehör und Konfigurationen

PBZ1

PBZ2

PBZI1

Anschlusskasten mit 6 mm Außenisolierung

PBZI2

Anschlusskasten mit 6 mm Außenisolierung

Text für Spezifikationen

GRIGLIA IN ALLUMINIO A MAGLIA QUADRA 13X13 MM

COSTRUZIONE:
Alluminio. Maglia quadra inclinata di 45° per il modello GMA-I.
IMPIEGO:
A parete, in ripresa.
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: GMA*/*** x *** (Base x Altezza mm)
