EAVCR
Rückluftventil
EAVCM
Zuluftventil
ABMESSUNGEN
*= Abmessungen
ABMESSUNGEN
*= Abmessungen
Produkte
LUFT-DURCHLÄSSE
EAV
MERKMALE:

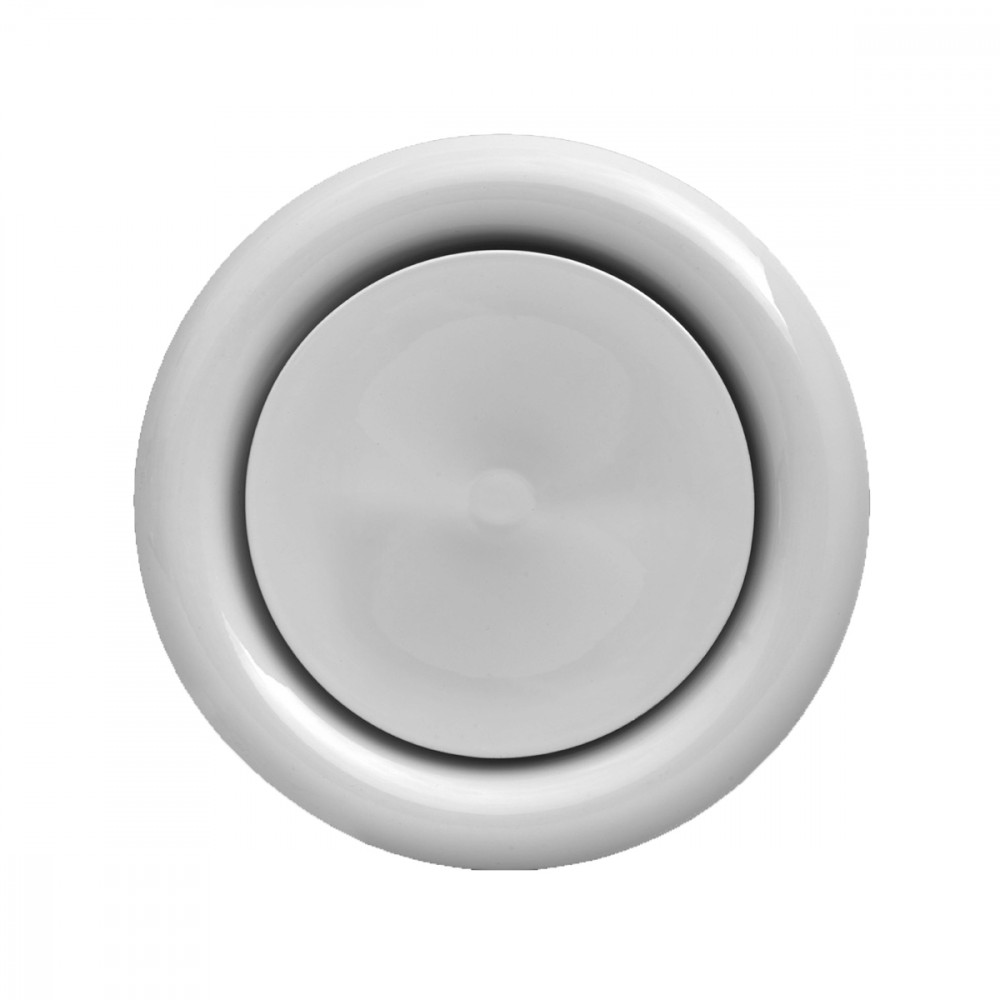

EAVCR: Rückluftventil aus Stahl mit Befestigungsring.
EAVCM: Lüftungsventil aus Stahl mit Befestigungsring
AUSFÜHRUNG:
Stahl, weiß lackiert RAL 9010 mit Befestigungsring.
EINSATZBEREICH:
An der Decke, bei Rückluft.
Einbauhöhe: 2,5-3,0 m.
Abmessungen
Rückluftventil
Zuluftventil
*= Abmessungen
*= Abmessungen
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
|
min |
max |
min |
max |
min |
max |
||
|
EAVCR 100 |
0,00785 |
30 |
60 |
21 |
26 |
10 |
50 |
|
EAVCR 125 |
0,01227 |
40 |
90 |
21 |
28 |
10 |
50 |
|
EAVCR 150 |
0,01767 |
50 |
120 |
21 |
29 |
10 |
50 |
|
EAVCR 160 |
0,02011 |
60 |
130 |
21 |
29 |
10 |
50 |
|
EAVCR 200 |
0,03142 |
80 |
190 |
22 |
31 |
10 |
50 |
|
EAVCM 100 |
0,00785 |
20 |
40 |
- |
27 |
10 |
50 |
|
EAVCM 125 |
0,01227 |
30 |
70 |
- |
30 |
10 |
50 |
|
EAVCM 150 |
0,01767 |
50 |
110 |
21 |
33 |
10 |
50 |
|
EAVCM 160 |
0,02011 |
50 |
120 |
20 |
32 |
10 |
50 |
|
EAVCM 200 |
0,03142 |
90 |
210 |
22 |
36 |
10 |
50 |
Text für Spezifikationen
EAV CR
VALVOLE DI RIPRESA IN ACCIAO RAL9010 CON COLLARINO DI FISSAGGIO
COSTRUZIONE:
Acciaio bianco RAL 9010 con collarino di fissaggio.
IMPIEGO:
A soffitto, in ripresa. Altezza di installazione: 2,5 - 3,0 m
MODELLO: EAVCR***
EAV CM
VALVOLE DI MANDATA IN ACCIAO RAL9010 CON COLLARINO DI FISSAGGIO
COSTRUZIONE:
Acciaio bianco RAL 9010 con collarino di fissaggio.
IMPIEGO:
A soffitto, in ripresa. Altezza di installazione: 2,5 - 3,0 m
MODELLO: EAVCM***
