REGLAJ

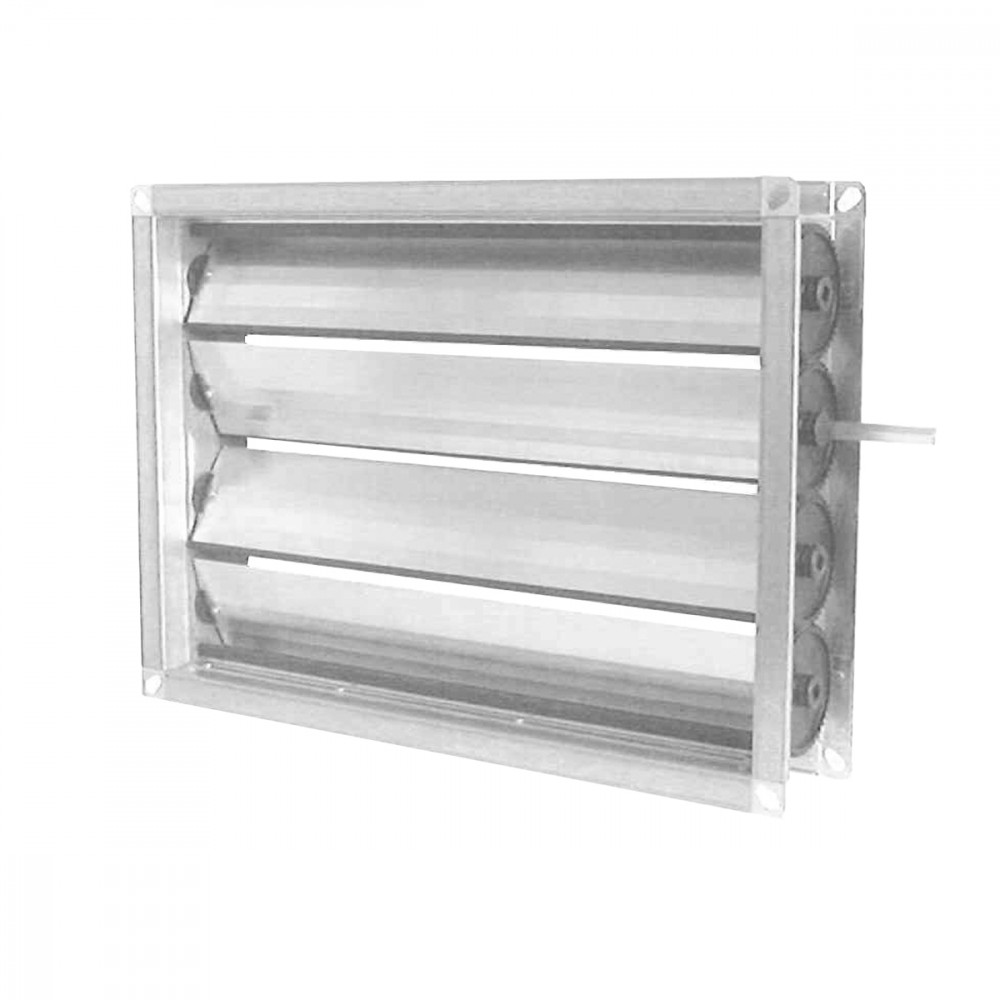

SRCFA

CARACTERISTICI:

Registru de reglaj hibrid, cu pas de 100 mm.

CONSTRUCȚIE:

Ramă din oțel galvanizat.
Lamele din Aluminiu extrudat.
Articulație nylon.

ACȚIONARE:

Mecanism contra-rotativ acționat manual sau prin servomotor.

MONTAJ:

Prin șuruburi în colțurile flanșelor.

DESCRIERE:

SRCFAC: registru cu lamele opuse cu acționare manuală.
SRCFAP: registru cu lamele opuse cu ax pentru servomotor (standard).

Dimensiuni
Selecție și dimensionare
SRCFA

Mod.

A1 [m2]

v [m/s]

Q [m3/h]

Dp (=40°) [Pa]

LWA (=40°) [dB(A)]

min

max

min

max

min

max

min

max

SRCFA 200x210

0,042

3

6

450

910

57

227

46

63

SRCFA 400x210 - 200x410

0,084

3

6

910

1810

57

227

49

66

SRCFA 600x210 - 200x610

0,126

3

6

1360

2720

57

227

51

68

SRCFA 800x210 - 200x810

0,168

3

6

1810

3630

57

227

52

69

SRCFA 1000x210 - 200x1010

0,21

3

6

2270

4540

57

227

53

70

SRCFA 1200x210 - 200x1210

0,252

3

6

2720

5440

57

227

54

71

SRCFA 1400x210 - 200x1410

0,294

3

6

3180

6350

57

227

54

71

SRCFA 400x410

0,164

3

6

1770

3540

57

227

52

69

SRCFA 600x410 - 400x610

0,246

3

6

2660

5310

57

227

54

71

SRCFA 800x410 - 400x810

0,328

3

6

3540

7080

57

227

55

72

SRCFA 1000x410 - 400x1010

0,41

3

6

4430

8860

57

227

56

73

SRCFA 1200x410 - 400x1210

0,492

3

6

5310

10630

57

227

57

74

SRCFA 1400x410 - 400x1410

0,574

3

6

6200

12400

57

227

57

74

SRCFA 600x610

0,366

3

6

3950

7910

57

227

55

72

SRCFA 800x610 - 600x810

0,488

3

6

5270

10540

57

227

57

74

SRCFA 1000x610 - 600x1010

0,61

3

6

6590

13180

57

227

58

75

SRCFA 1200x610 - 600x1210

0,732

3

6

7910

15810

57

227

58

75

SRCFA 1400x610 - 600x1410

0,854

3

6

9220

18450

57

227

59

76

SRCFA 800x810

0,648

3

6

7000

14000

57

227

58

75

SRCFA 1000x810 - 800x1010

0,81

3

6

8750

17500

57

227

59

76

SRCFA 1200x810 - 800x1210

0,972

3

6

10500

21000

57

227

60

77

SRCFA 1400x810 - 800x1410

1,134

3

6

12250

24490

57

227

60

77

SRCFA 1000x1010

1,01

3

6

10910

21820

57

227

60

77

SRCFA 1200x1010 - 1000x1210

1,212

3

6

13090

26180

57

227

60

78

SRCFA 1400x1010 - 1000x1410

1,414

3

6

15270

30540

57

227

61

78

SRCFA 1200x1210

1,452

3

6

15680

31360

57

227

61

78

SRCFA 1400x1210 - 1200x1410

1,694

3

6

18300

36590

57

227

62

79

SRCFA 1400x1410

1,974

3

6

21320

42640

57

227

63

80

Accesorii și configurații

SRCFA

CONTROL MANUAL
Cod: CM 0 - € 9,08

Textul specificațiilor

SERRANDA DI REGOLAZIONE IBRIDA CON TELAIO IN ACCIAIO ZINCATO, ALETTE IN ALLUMINIO ESTRUSO, PERNI DI ROTAZIONE IN NYLON, PASSO 100 MM

AZIONAMENTO:
Movimento contrapposto azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC-FA-C: serranda ad alette con movimento contrapposto con comando manuale (CM30).
• SRC-FA-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
