GRI50
1= Dimensione foro
GRI50R
1= Dimensione foro

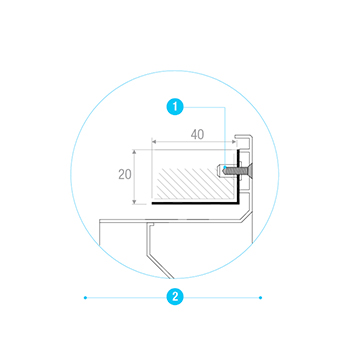

2= Rete antivolatile
GRI50RZ
1= Dimensione foro
2= Zanzariera
GRI50RSSA

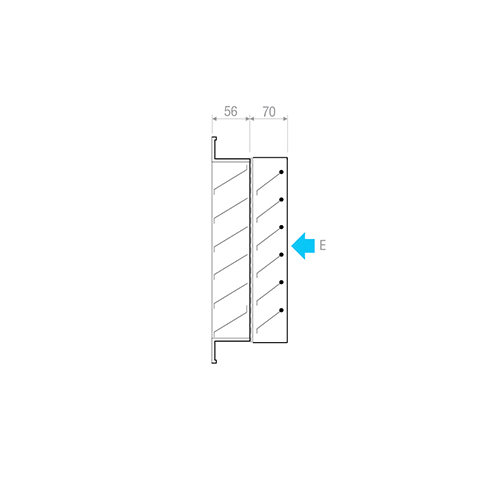

GRI50RSSE
Prodotti
GRIGLIE

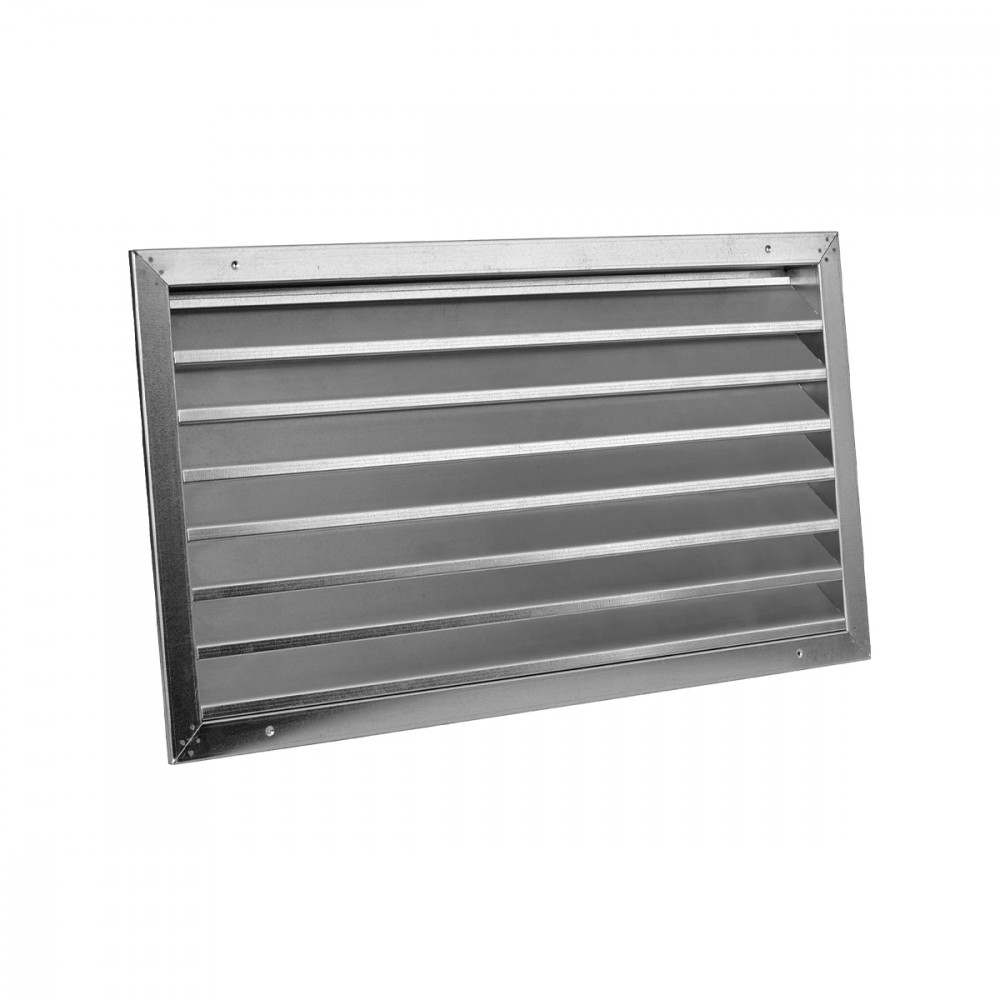

GRI50
CARATTERISTICHE:
Griglie di ripresa industriali ad alette fisse inclinate di 45° passo 50 mm. COSTRUZIONE:
Acciaio zincato.
Su richiesta sono disponibili costruzioni in rame, acciaio inox AISI 304 nelle finiture 2B o BA. IMPIEGO:
A parete, per presa aria esterna o espulsione. FISSAGGIO:
Fissaggio con viti frontali. ACCESSORI:

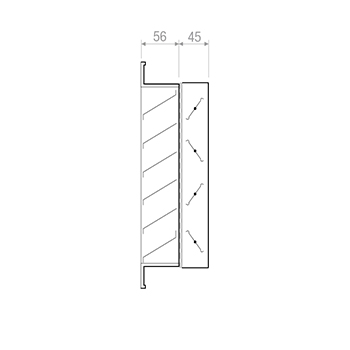

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
• Serranda di sovrappressione a gravità.
Dimensioni

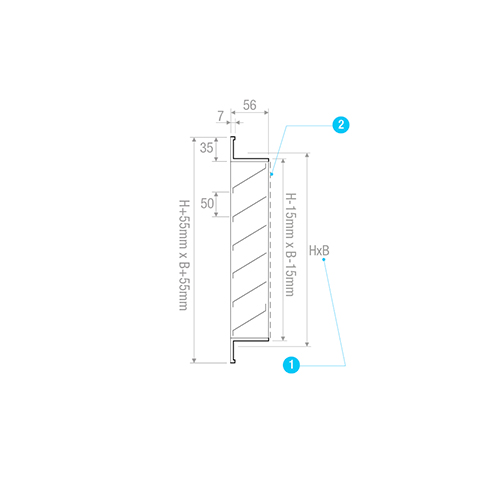

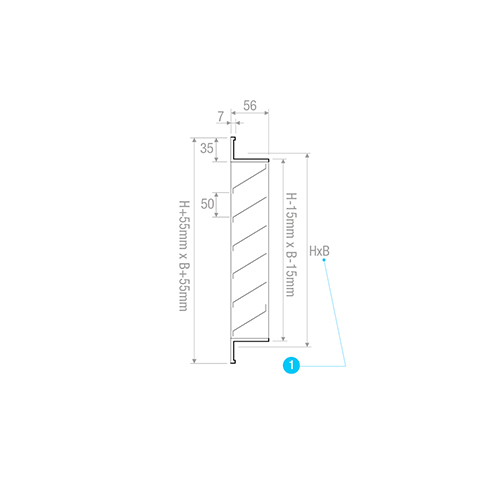

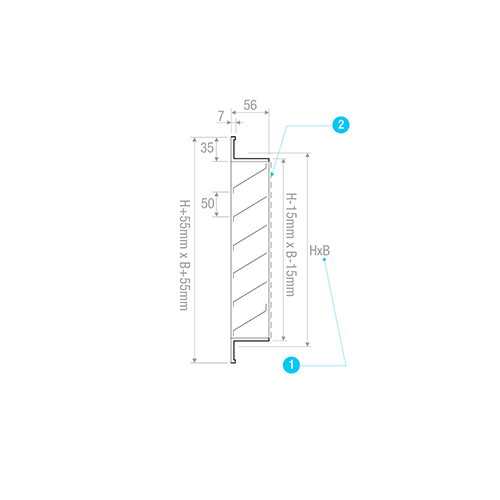

1= Dimensione foro
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
|
min |
max |
min |
max |
min |
max |
||
|
GRI50 400x400 |
0,0771 |
470 |
940 |
25 |
46 |
5 |
20 |
|
GRI50 600x400 |
0,1153 |
700 |
1410 |
25 |
46 |
5 |
20 |
|
GRI50 800x400 |
0,1535 |
930 |
1880 |
25 |
46 |
5 |
20 |
|
GRI50 1000x400 |
0,1917 |
1170 |
2350 |
26 |
46 |
5 |
20 |
|
GRI50 1200x400 |
0,2299 |
1400 |
2810 |
25 |
46 |
5 |
20 |
|
GRI50 1400x400 |
0,2681 |
1630 |
3280 |
25 |
46 |
5 |
20 |
|
GRI50 1600x400 |
0,3063 |
1870 |
3750 |
26 |
46 |
5 |
20 |
|
GRI50 1800x400 |
0,3445 |
2100 |
4220 |
25 |
46 |
5 |
20 |
|
GRI50 2000x400 |
0,3827 |
2330 |
4690 |
25 |
46 |
5 |
20 |
|
GRI50 400x500 |
0,1068 |
650 |
1310 |
25 |
46 |
5 |
20 |
|
GRI50 500x500 |
0,1335 |
810 |
1630 |
25 |
46 |
5 |
20 |
|
GRI50 600x500 |
0,1602 |
980 |
1960 |
26 |
46 |
5 |
20 |
|
GRI50 800x500 |
0,2135 |
1300 |
2610 |
25 |
46 |
5 |
20 |
|
GRI50 1000x500 |
0,2669 |
1630 |
3270 |
26 |
46 |
5 |
20 |
|
GRI50 1200x500 |
0,3203 |
1950 |
3920 |
25 |
46 |
5 |
20 |
|
GRI50 1400x500 |
0,3736 |
2280 |
4570 |
26 |
46 |
5 |
20 |
|
GRI50 1600x500 |
0,427 |
2600 |
5230 |
25 |
46 |
5 |
20 |
|
GRI50 1800x500 |
0,4804 |
2930 |
5880 |
26 |
46 |
5 |
20 |
|
GRI50 2000x500 |
0,5338 |
3250 |
6530 |
25 |
46 |
5 |
20 |
|
GRI50 400x600 |
0,1365 |
830 |
1670 |
25 |
46 |
5 |
20 |
|
GRI50 600x600 |
0,205 |
1250 |
2510 |
25 |
46 |
5 |
20 |
|
GRI50 800x600 |
0,2735 |
1670 |
3350 |
26 |
46 |
5 |
20 |
|
GRI50 1000x600 |
0,3421 |
2080 |
4190 |
25 |
46 |
5 |
20 |
|
GRI50 1200x600 |
0,4106 |
2500 |
5030 |
25 |
46 |
5 |
20 |
|
GRI50 1400x600 |
0,4792 |
2920 |
5870 |
25 |
46 |
5 |
20 |
|
GRI50 1600x600 |
0,5477 |
3340 |
6700 |
25 |
46 |
5 |
20 |
|
GRI50 1800x600 |
0,6162 |
3750 |
7540 |
25 |
46 |
5 |
20 |
|
GRI50 2000x600 |
0,6848 |
4170 |
8380 |
25 |
46 |
5 |
20 |
|
GRI50 400x800 |
0,1958 |
1190 |
2400 |
25 |
46 |
5 |
20 |
|
GRI50 600x800 |
0,2947 |
1790 |
3610 |
25 |
46 |
5 |
20 |
|
GRI50 800x800 |
0,3936 |
2400 |
4820 |
25 |
46 |
5 |
20 |
|
GRI50 1000x800 |
0,4924 |
3000 |
6030 |
25 |
46 |
5 |
20 |
|
GRI50 1200x800 |
0,5913 |
3600 |
7240 |
25 |
46 |
5 |
20 |
|
GRI50 1400x800 |
0,6902 |
4200 |
8450 |
25 |
46 |
5 |
20 |
|
GRI50 1600x800 |
0,789 |
4810 |
9660 |
25 |
46 |
5 |
20 |
|
GRI50 1800x800 |
0,8879 |
5410 |
10870 |
25 |
46 |
5 |
20 |
|
GRI50 2000x800 |
0,9868 |
6010 |
12080 |
25 |
46 |
5 |
20 |
|
GRI50 400x1000 |
0,2552 |
1550 |
3120 |
25 |
46 |
5 |
20 |
|
GRI50 600x1000 |
0,3844 |
2340 |
4710 |
25 |
46 |
5 |
20 |
|
GRI50 800x1000 |
0,5136 |
3130 |
6290 |
25 |
46 |
5 |
20 |
|
GRI50 1000x1000 |
0,6428 |
3910 |
7870 |
25 |
46 |
5 |
20 |
|
GRI50 1200x1000 |
0,772 |
4700 |
9450 |
25 |
46 |
5 |
20 |
|
GRI50 1400x1000 |
0,9012 |
5490 |
11030 |
25 |
46 |
5 |
20 |
|
GRI50 1600x1000 |
1,0304 |
6270 |
12610 |
25 |
46 |
5 |
20 |
|
GRI50 1800x1000 |
1,1596 |
7060 |
14200 |
25 |
46 |
5 |
20 |
|
GRI50 2000x1000 |
1,2888 |
7850 |
15780 |
25 |
46 |
5 |
20 |
|
GRI50 400x1200 |
0,3146 |
1920 |
3850 |
26 |
46 |
5 |
20 |
|
GRI50 600x1200 |
0,4741 |
2890 |
5800 |
25 |
46 |
5 |
20 |
|
GRI50 800x1200 |
0,6336 |
3860 |
7760 |
25 |
46 |
5 |
20 |
|
GRI50 1000x1200 |
0,7932 |
4830 |
9710 |
25 |
46 |
5 |
20 |
|
GRI50 1200x1200 |
0,9527 |
5800 |
11660 |
25 |
46 |
5 |
20 |
|
GRI50 1400x1200 |
1,1122 |
6770 |
13620 |
25 |
46 |
5 |
20 |
|
GRI50 1600x1200 |
1,2718 |
7740 |
15570 |
25 |
46 |
5 |
20 |
|
GRI50 1800x1200 |
1,4313 |
8720 |
17520 |
25 |
46 |
5 |
20 |
|
GRI50 2000x1200 |
1,5908 |
9690 |
19480 |
25 |
46 |
5 |
20 |
|
GRI50 400x1500 |
0,4036 |
2460 |
4940 |
25 |
46 |
5 |
20 |
|
GRI50 600x1500 |
0,6086 |
3710 |
7450 |
25 |
46 |
5 |
20 |
|
GRI50 800x1500 |
0,8137 |
4960 |
9960 |
25 |
46 |
5 |
20 |
|
GRI50 1000x1500 |
1,0187 |
6200 |
12470 |
25 |
46 |
5 |
20 |
|
GRI50 1200x1500 |
1,2237 |
7450 |
14980 |
25 |
46 |
5 |
20 |
|
GRI50 1400x1500 |
1,4288 |
8700 |
17490 |
25 |
46 |
5 |
20 |
|
GRI50 1600x1500 |
1,6338 |
9950 |
20000 |
25 |
46 |
5 |
20 |
|
GRI50 1800x1500 |
1,8388 |
11200 |
22510 |
25 |
46 |
5 |
20 |
|
GRI50 2000x1500 |
2,0439 |
12450 |
25020 |
25 |
46 |
5 |
20 |
|
GRI50 2000x1600 |
2,1949 |
13370 |
26870 |
25 |
46 |
5 |
20 |
|
GRI50 2000x1800 |
2,4969 |
15210 |
30570 |
25 |
46 |
5 |
20 |
|
GRI50 2000x2000 |
2,7989 |
17040 |
34260 |
25 |
46 |
5 |
20 |
Accessori e configurazioni
GRI50SC
GRI50TEG

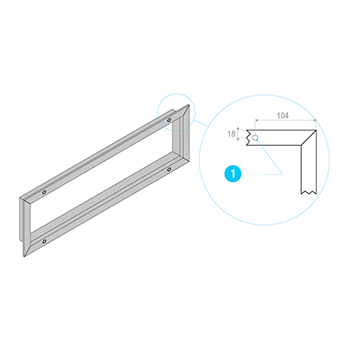

CTPGRI50

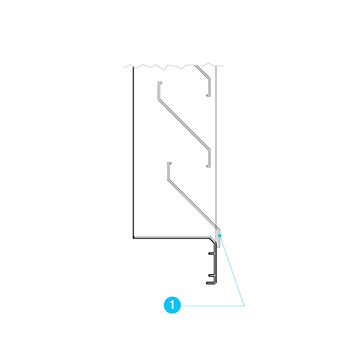

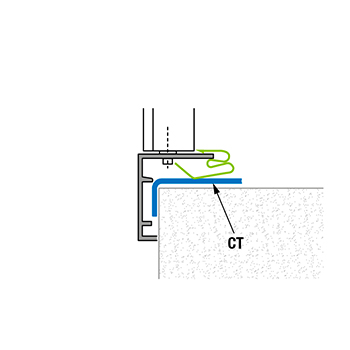

1= Innesto di fissaggio
2=Telaio con zanche di fissaggio
GRI50
Tipo di fissaggio

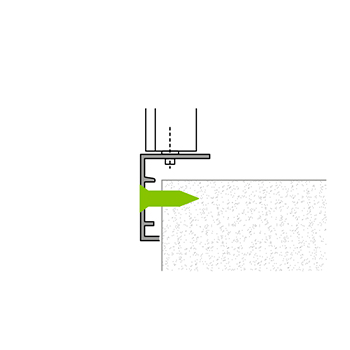

Fissaggio con clips
GRI50
Tipo di fissaggio
Fissaggio con viti
Standard
GRI50
4 Fori
1= Ø 3,5 Foro svasato
Testo per capitolato
GRIGLIA DI RIPRESA IN ACCIAIO ZINCATO INDUSTRIALE AD ALETTE FISSE INCLINATE DI 45° PASSO 50 MM
COSTRUZIONE:
Acciaio zincato. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, per presa aria esterna o espulsione.
FISSAGGIO:
Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete anti-volatile.
• Serranda di sovrappressione a gravità.
MODELLO: GRI50*/ *** x*** (Base x Altezza mm)
