BMC1
BMC2
1= Dimensione foro
Prodotti
GRIGLIE

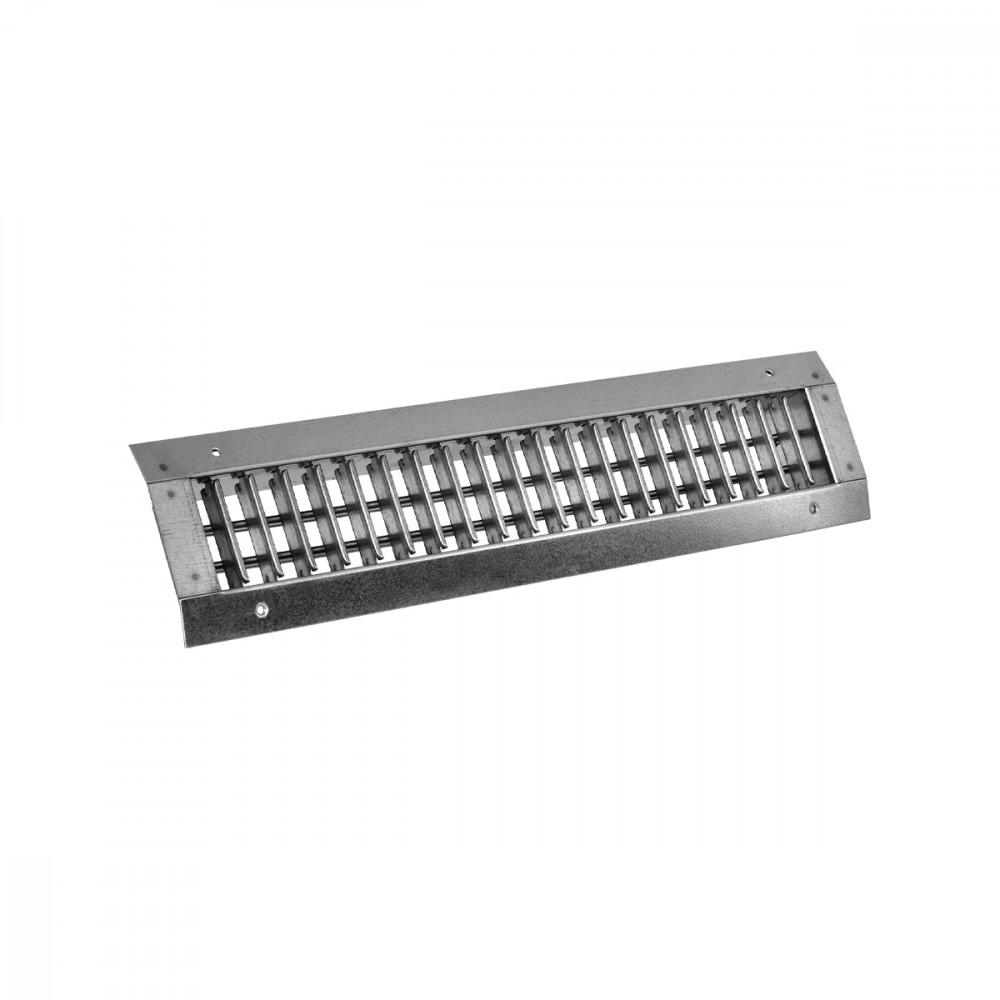

BMC
CARATTERISTICHE:
Bocchette per canali circolari passo 20 mm. COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA. IMPIEGO:
A canale circolare, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,5 m.
FISSAGGIO:
• Fissaggio con viti frontali. ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.

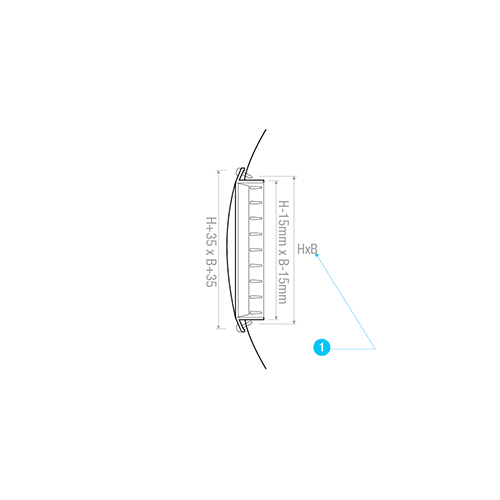

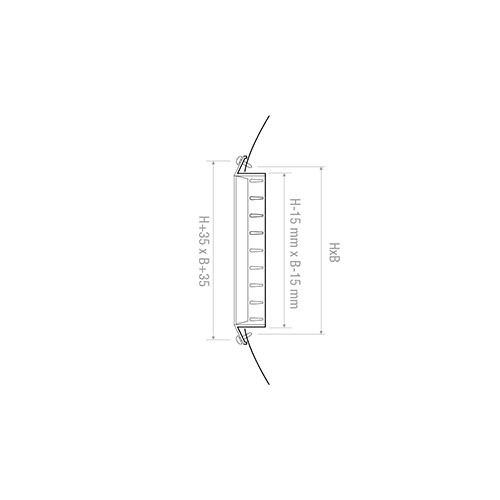

Dimensioni
1= Dimensione foro
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMC 200x75 |
0,007275 |
70 |
135 |
37 |
2 |
2,8 |
5 |
20 |
|
|
BMC 300x75 |
0,011775 |
100 |
220 |
38 |
2,3 |
3,3 |
5 |
20 |
|
|
BMC 400x75 |
0,016575 |
150 |
300 |
40 |
2,5 |
3,7 |
5 |
20 |
|
|
BMC 500x75 |
0,21675 |
200 |
400 |
40 |
2,7 |
4,2 |
5 |
20 |
|
|
BMC 600x75 |
0,026925 |
250 |
500 |
20 |
41 |
3 |
4,6 |
5 |
20 |
|
BMC 800x75 |
0,038025 |
370 |
730 |
22 |
42 |
3,4 |
5,4 |
5 |
20 |
|
BMC 200x100 |
0,0097 |
90 |
180 |
38 |
2,6 |
3,5 |
5 |
20 |
|
|
BMC 300x100 |
0,0157 |
140 |
290 |
40 |
2,8 |
4 |
5 |
20 |
|
|
BMC 400x100 |
0,0221 |
200 |
400 |
40 |
3,1 |
4,4 |
5 |
20 |
|
|
BMC 500x100 |
0,0289 |
270 |
530 |
41 |
3,3 |
4,9 |
5 |
20 |
|
|
BMC 600x100 |
0,0359 |
330 |
660 |
20 |
42 |
3,5 |
5,3 |
5 |
20 |
|
BMC 800x100 |
0,0507 |
470 |
930 |
22 |
43 |
3,9 |
6,1 |
5 |
20 |
|
BMC 1000x100 |
0,0662 |
610 |
1210 |
22 |
44 |
4,2 |
6,7 |
5 |
20 |
|
BMC 300x150 |
0,0255 |
230 |
470 |
41 |
3,2 |
4,7 |
5 |
20 |
|
|
BMC 400x150 |
0,0359 |
330 |
660 |
20 |
42 |
3,5 |
5,3 |
5 |
20 |
|
BMC 500x150 |
0,0469 |
430 |
860 |
21 |
43 |
3,8 |
5,9 |
5 |
20 |
|
BMC 600x150 |
0,0584 |
540 |
1070 |
22 |
44 |
4,1 |
6,4 |
5 |
20 |
|
BMC 800x150 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC 1000x150 |
0,1074 |
990 |
1960 |
24 |
45 |
5 |
8,2 |
5 |
20 |
|
BMC 400x200 |
0,0507 |
470 |
930 |
22 |
43 |
3,9 |
6,1 |
5 |
20 |
|
BMC 500x200 |
0,0662 |
610 |
1210 |
22 |
44 |
4,2 |
6,7 |
5 |
20 |
|
BMC 600x200 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC 800x200 |
0,1161 |
1060 |
2120 |
24 |
46 |
5,1 |
8,5 |
5 |
20 |
|
BMC 1000x200 |
0,1515 |
1390 |
2770 |
25 |
47 |
5,7 |
9,6 |
5 |
20 |
Accessori e configurazioni
SK
Accessori
SC: Serranda di taratura ad alette con movimento contrapposto

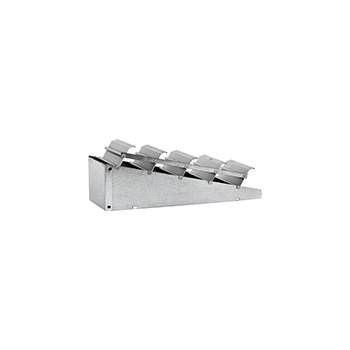

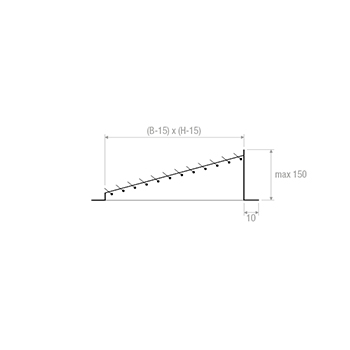

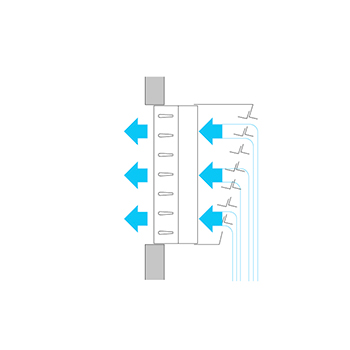

SK: Serranda captatrice

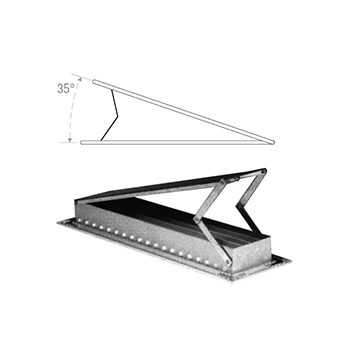

SB: Serranda a bandiera
SB
Accessori
SC: Serranda di taratura ad alette con movimento contrapposto
SK: Serranda captatrice
SB: Serranda a bandiera
BMC

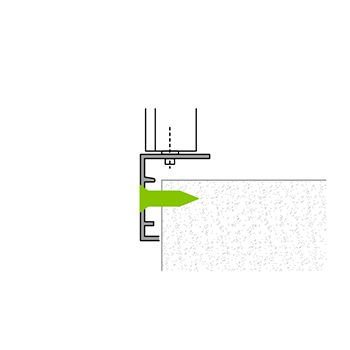

Tipo di fissaggio
Fissaggio con viti
Standard
DESCRIZIONI
BMC1: Bocchetta circolare adattabilea tutti i diametri del condotto
BMC2: Bocchetta circolare con esatto diametro del condotto
BMCV: Bocchetta circolare a singolo filare di alette parallele al lato corto
BMCO: Bocchetta a singolo filare di alette parallele al lato lungo
BMCVO: Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)
BMCOV: Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)
BMC

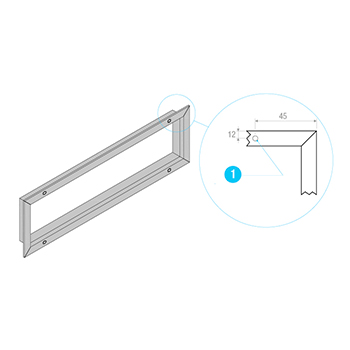

Fori
4 fori
1= Ø 3,5 foro svasato
DESCRIZIONI
BMC1: Bocchetta circolare adattabilea tutti i diametri del condotto
BMC2: Bocchetta circolare con esatto diametro del condotto
BMCV: Bocchetta circolare a singolo filare di alette parallele al lato corto
BMCO: Bocchetta a singolo filare di alette parallele al lato lungo
BMCVO: Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)
BMCOV: Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)
Istruzioni
MOVIMENTAZIONE SERRANDA CAPTATRICE SK

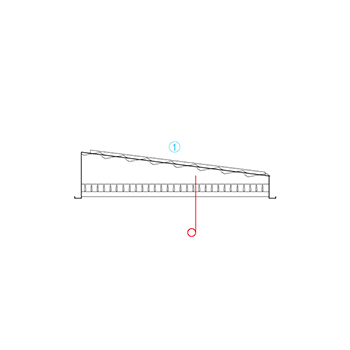

Apertura alette
1) Far passare il gancio attraverso le alette della bocchetta e fermarlo sul foro posto sulla serranda captatrice (vedi Particolare Aggancio Aletta)
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Apertura alette

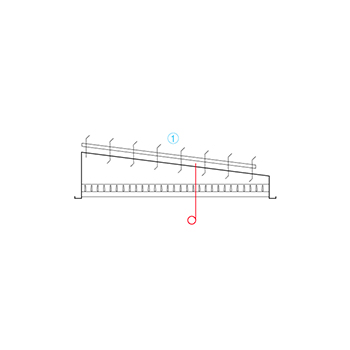

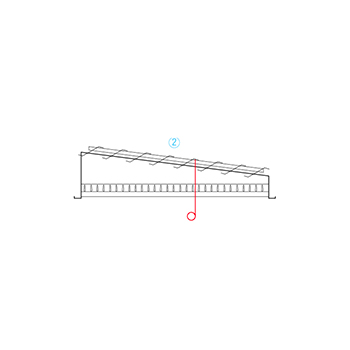

2) Spingere con il gancio le alette della serranda captatrice nella direzione indicata dalla freccia
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Apertura alette

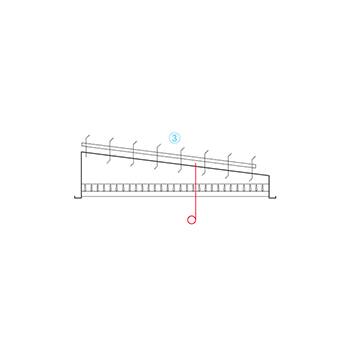

3) Togliere il gancio dalla aletta della serranda captatrice
MOVIMENTAZIONE SERRANDA CAPTATRICE SK

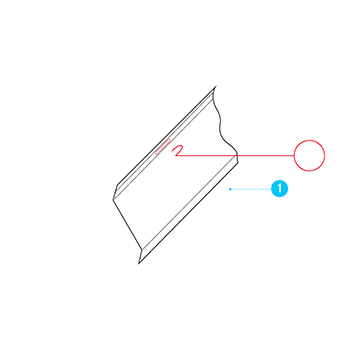

1= Particolare aggancio alette
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
MOVIMENTAZIONE SERRANDA CAPTATRICE SK

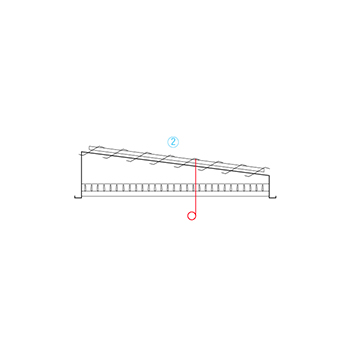

Chiusura alette
1) Far passare il gancio attraverso le alette della bocchetta e fermarlo sul foro posto sulla serranda captatrice (vedi Particolare Aggancio Aletta)
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Chiusura alette
2) Tirare con il gancio le alette della serranda captatrice nella direzione indicata dalla freccia
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Chiusura alette
3) Togliere il gancio dalla aletta della serranda captatrice
Testo per capitolato
BMC1V(O)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM, CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC1*/*** x *** (Base x Altezza mm)
BMC1VO(OV)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI- ORIZZONTALI PASSO 20 MM, CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC1**/*** x *** (Base x Altezza mm)
BMC2V(O)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM CON TESTATA CALANDRATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC2*/*** x *** (Base x Altezza mm)
BMC2VO(OV)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM CON TESTATA CALANDRATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC2**/*** x *** (Base x Altezza mm)
