Prodotti

GRIGLIE

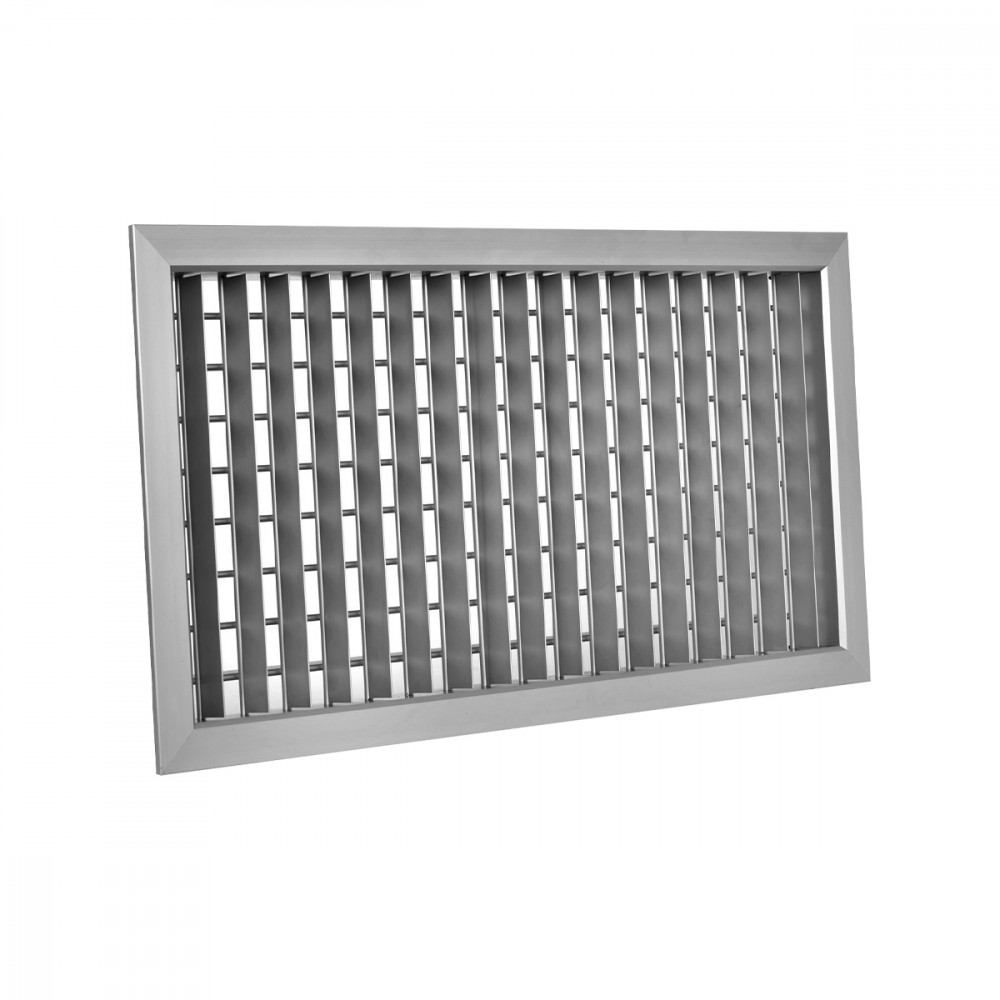

BMAI

CARATTERISTICHE:
Bocchette industriali a grande portata ad alette regolabili passo 50 mm.
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.

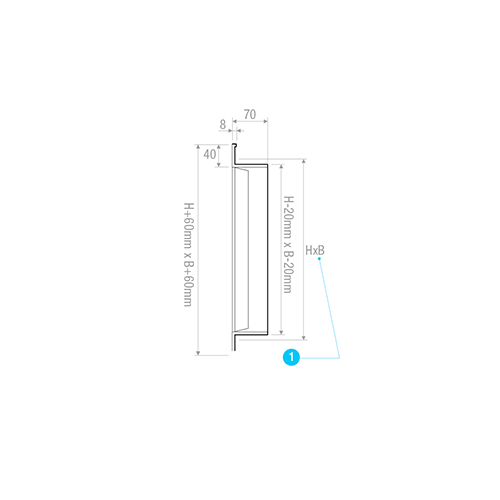

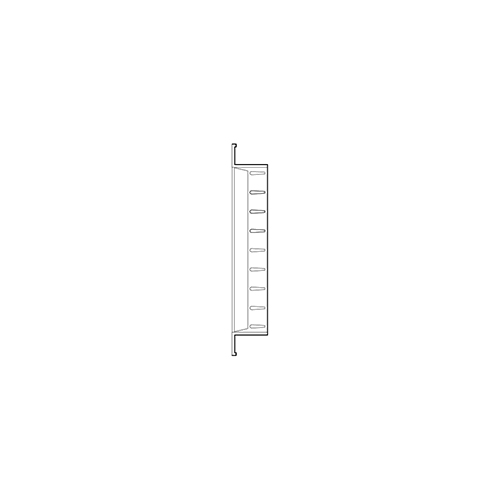

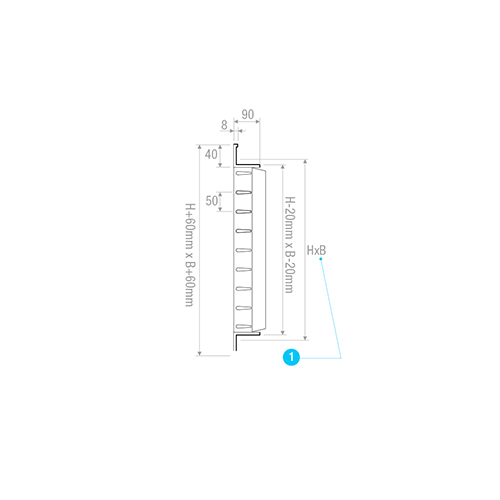

Dimensioni
Scelta e dimensionamento
BMAI

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BMAI 500x200

0,0776

690

1370

29

45

7,7

15,2

5

20

BMAI 600x200

0,0938

830

1660

29

46

8,4

16,9

5

20

BMAI 700x200

0,1101

980

1950

30

47

9,3

18,5

5

20

BMAI 800x200

0,1265

1120

2240

31

48

9,9

19,9

5

20

BMAI 900x200

0,143

1270

2530

32

48

10,7

21,3

5

20

BMAI 1000x200

0,1596

1410

2830

32

49

11,3

22,7

5

20

BMAI 1200x200

0,1929

1710

3420

33

50

12,5

25,1

5

20

BMAI 1400x200

0,2265

2010

4010

34

50

13,7

27,4

5

20

BMAI 1500x200

0,2434

2160

4310

34

51

14,3

28,5

5

20

BMAI 1800x200

0,2942

2610

5210

35

52

15,8

31,6

5

20

BMAI 500x300

0,1183

1050

2100

31

47

9,6

19,3

5

20

BMAI 600x300

0,143

1270

2530

32

48

10,7

21,3

5

20

BMAI 700x300

0,1679

1490

2970

32

49

11,6

23,2

5

20

BMAI 800x300

0,1929

1710

3420

33

50

12,5

25,1

5

20

BMAI 900x300

0,2181

1930

3860

33

50

13,4

26,8

5

20

BMAI 1000x300

0,2434

2160

4310

34

51

14,3

28,5

5

20

BMAI 1200x300

0,2942

2610

5210

35

52

15,8

31,6

5

20

BMAI 1400x300

0,3454

3060

6120

36

52

17,2

34,5

5

20

BMAI 1500x300

0,3711

3290

6570

36

53

17,9

35,8

5

20

BMAI 1800x300

0,4486

3970

7950

37

54

19,8

39,8

5

20

BMAI 500x400

0,1596

1410

2830

32

49

11,3

22,7

5

20

BMAI 600x400

0,1929

1710

3420

33

50

12,5

25,1

5

20

BMAI 700x400

0,2265

2010

4010

34

50

13,7

27,4

5

20

BMAI 800x400

0,2603

2300

4610

34

51

14,7

29,5

5

20

BMAI 900x400

0,2942

2610

5210

35

52

15,8

31,6

5

20

BMAI 1000x400

0,3283

2910

5820

35

52

16,8

33,6

5

20

BMAI 1200x400

0,3969

3510

7030

36

53

18,6

37,2

5

20

BMAI 1400x400

0,4659

4130

8250

37

54

20,3

40,6

5

20

BMAI 1500x400

0,5006

4430

8870

37

54

21,1

42,2

5

20

BMAI 1800x400

0,6052

5360

10720

38

55

23,4

46,8

5

20

BMAI 2000x400

0,6753

5980

11960

39

56

24,8

49,7

5

20

BMAI 500x500

0,2013

1780

3570

33

50

12,8

25,7

5

20

BMAI 600x500

0,2434

2160

4310

34

51

14,3

28,5

5

20

BMAI 700x500

0,2857

2530

5060

35

51

15,5

31,1

5

20

BMAI 800x500

0,3283

2910

5820

35

52

16,8

33,6

5

20

BMAI 900x500

0,3711

3290

6570

36

53

17,9

35,8

5

20

BMAI 1000x500

0,4141

3670

7340

37

53

19

38,1

5

20

BMAI 1200x500

0,5006

4430

8870

37

54

21,1

42,2

5

20

BMAI 1400x500

0,5877

5200

10410

38

55

23

46,1

5

20

BMAI 1500x500

0,6315

5590

11190

39

55

23,9

47,9

5

20

BMAI 1800x500

0,7634

6760

13520

39

56

26,5

53,1

5

20

BMAI 2000x500

0,8518

7540

15090

40

57

28,2

56,4

5

20

BMAI 600x600

0,2942

2610

5210

35

52

15,8

31,6

5

20

BMAI 800x600

0,3969

3510

7030

36

53

18,6

37,2

5

20

BMAI 900x600

0,4486

3970

7950

37

54

19,8

39,8

5

20

BMAI 1000x600

0,5006

4430

8870

37

54

21,1

42,2

5

20

BMAI 1200x600

0,6052

5360

10720

38

55

23,4

46,8

5

20

BMAI 1400x600

0,7105

6290

12590

39

56

25,5

51,1

5

20

BMAI 1500x600

0,7634

6760

13520

39

56

26,5

53,1

5

20

BMAI 1800x600

0,9228

8170

16350

40

57

29,4

58,9

5

20

BMAI 2000x600

1,0298

9120

18240

41

58

31,2

62,5

5

20

BMAI 800x800

0,5354

4740

9480

38

54

21,9

43,8

5

20

BMAI 900x800

0,6052

5360

10720

38

55

23,4

46,8

5

20

BMAI 1000x800

0,6753

5980

11960

39

56

24,8

49,7

5

20

BMAI 1200x800

0,8164

7230

14460

40

56

27,5

55,1

5

20

BMAI 1400x800

0,9584

8490

16980

41

57

30,1

60,1

5

20

BMAI 1500x800

1,0298

9120

18240

41

58

31,2

62,5

5

20

BMAI 1800x800

1,2449

11020

22050

42

58

34,6

69,3

5

20

BMAI 2000x800

1,3891

12300

24610

42

59

36,8

73,6

5

20

BMAI 1000x1000

0,8518

7540

15090

40

57

28,2

56,4

5

20

BMAI 1200x1000

1,0298

9120

18240

41

58

31,2

62,5

5

20

BMAI 1400x1000

1,2089

10710

21410

42

58

34,1

68,2

5

20

BMAI 1500x1000

1,2989

11500

23010

42

59

35,5

71

5

20

BMAI 1800x1000

1,5703

13910

27810

43

60

39,3

78,7

5

20

BMAI 2000x1000

1,7522

15520

31040

43

60

41,8

83,5

5

20

Accessori e configurazioni

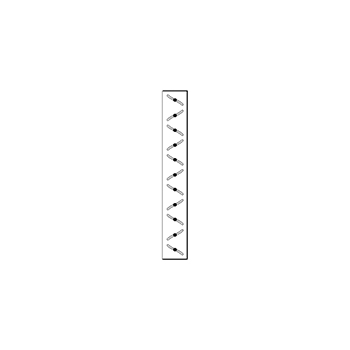

SC

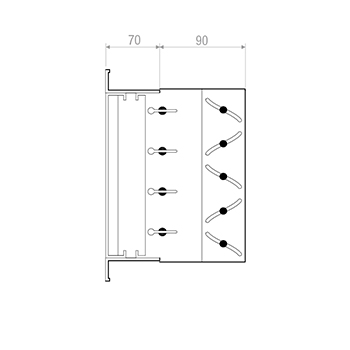

SCI

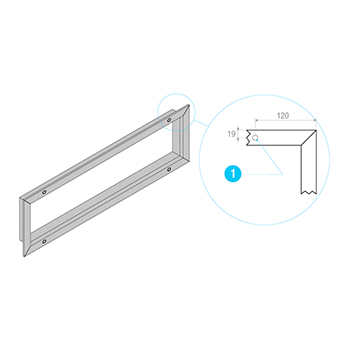

CTPBMAI

1= Innesto di fissaggio

2=Telaio con zanche di fissaggio



BMAI

Tipo di fissaggio

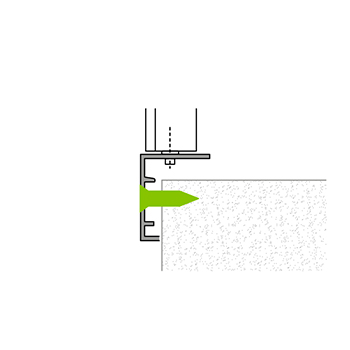

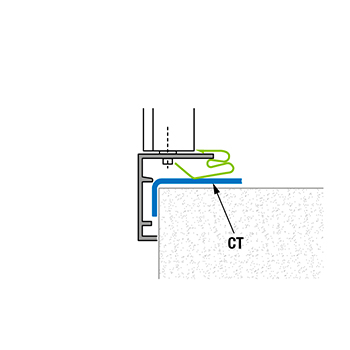

Fissaggio con clips

Standard

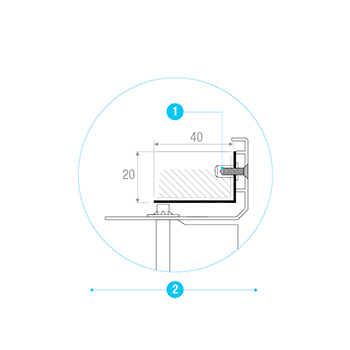

BMAI

Tipo di fissaggio

Fissaggio con viti



BMAI

4 Fori

1= Ø 4 Foro svasato


Testo per capitolato

BMAIV(O)

BOCCHETTA INDUSTRIALE IN ALLUMINIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI A GRANDE PORTATA, PASSO 50 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.
MODELLO: BMAI*/ *** x*** (Base x Altezza mm)


BMAIVO(OV)

BOCCHETTA INDUSTRIALE IN ALLUMINIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI A GRANDE PORTATA, PASSO 50 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.
MODELLO: BMAI**/ *** x*** (Base x Altezza mm)


BMIV(O)

BOCCHETTA INDUSTRIALE IN ACCIAIO ZINCATO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI o ORIZZONTALI A GRANDE PORTATA, PASSO 50 MM

COSTRUZIONE:
Acciaio zincato.
Su richiesta sono disponibili costruzioni acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con viti (clips a richiesta).
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.
MODELLO: BMI*/ *** x*** (Base x Altezza mm)


BMIVO(OV)

BOCCHETTA INDUSTRIALE IN ACCIAIO ZINCATO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI A GRANDE PORTATA, PASSO 50 MM

COSTRUZIONE:
Acciaio zincato.
Su richiesta sono disponibili costruzioni acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con viti (clips a richiesta).
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.
MODELLO: BMI**/ *** x*** (Base x Altezza mm)
