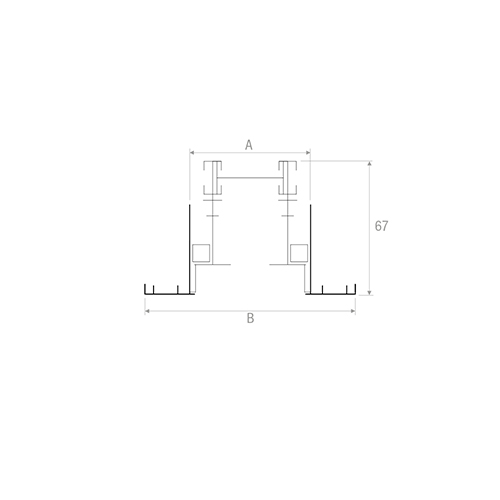

DLNTT10

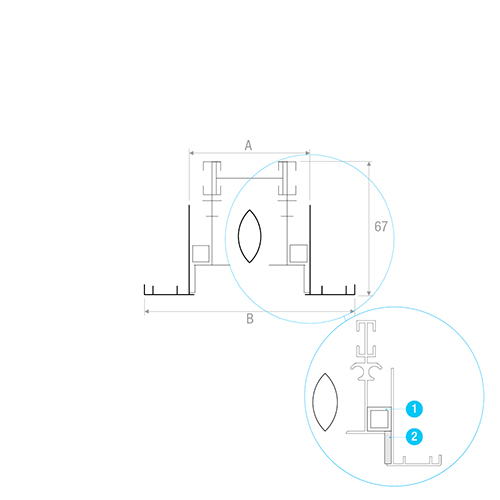

DLNTT20
1= Taglio termico materiale plastico
2= Isolante anticondensa
Prodotti
DIFFUSORI

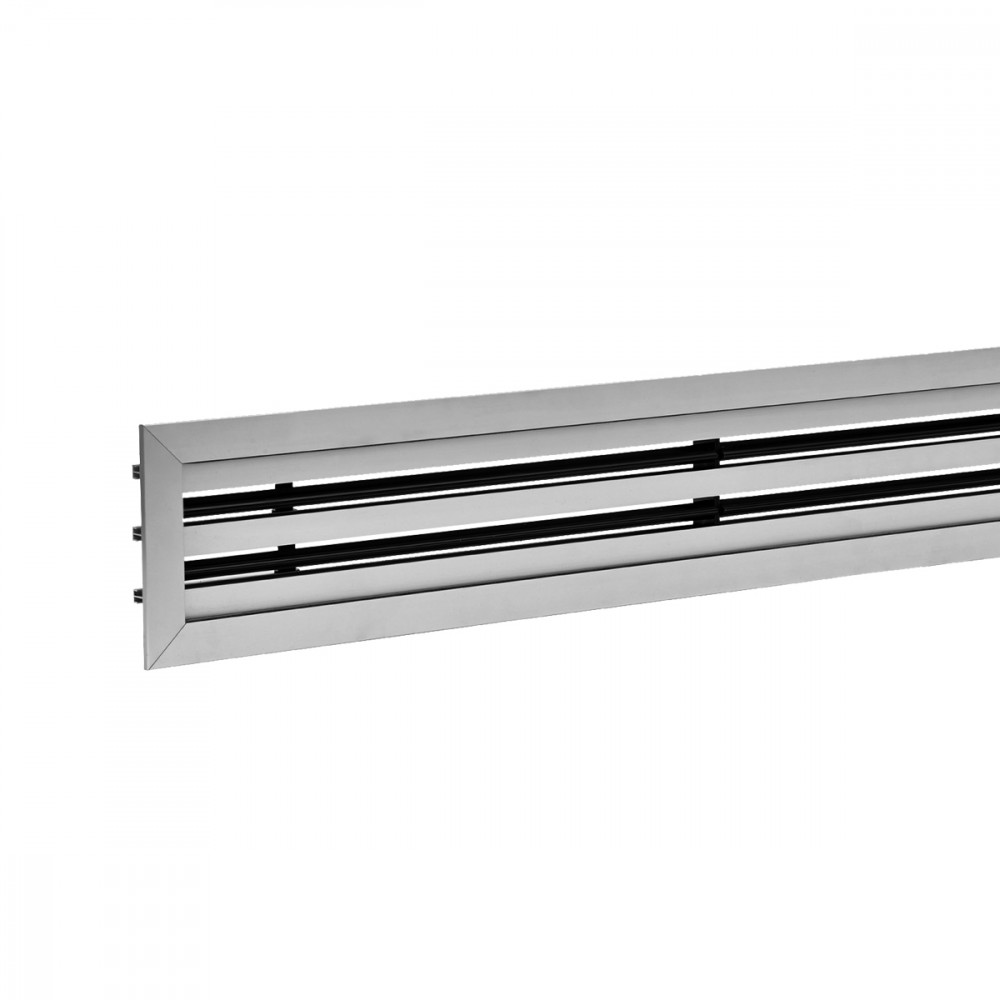

DLNTT
CARATTERISTICHE:
Diffusori lineari a feritoie con deflettore a goccia e isolamento termico anticondensa. COSTRUZIONE:
Alluminio anodizzato estruso, deflettore nero RAL 9005. IMPIEGO:
A soffitto, in mandata aria fredda con elevati gradienti di temperatura.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento. Dimensioni
Scelta e dimensionamento
|
Modello - Mode / Modèle Modell / Modelo |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLNTT1 1000 |
0,01061 |
120 |
280 |
31 |
50 |
3,6 |
8,6 |
10 |
50 |
|
DLNTT2 1000 |
0,02073 |
240 |
550 |
30 |
49 |
5 |
11,8 |
10 |
50 |
|
DLNTT3 1000 |
0,03085 |
350 |
820 |
29 |
48 |
5,9 |
14,1 |
10 |
50 |
|
DLNTT4 1000 |
0,04097 |
470 |
1080 |
29 |
47 |
6,8 |
16 |
10 |
50 |
* senza equalizzatore e serranda completamente aperta
* without equalizer and calibration damper completely open
* sans égaliseur et registre complètement ouvert
* ohne Equalizer und Klapper vollständig geöffnet
* sin ecualizador y compuerta completamente abierta
Accessori e configurazioni

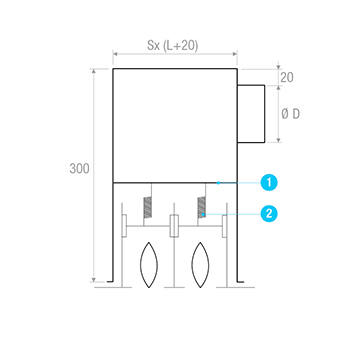

PDLTT1
1= Tubetto
2= Molla
Fissaggio al plenum con molle CM

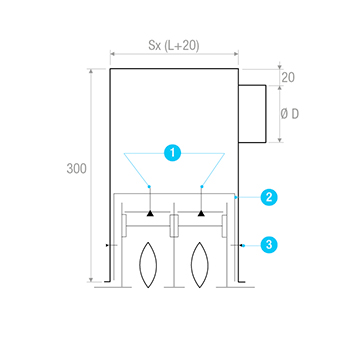

PDLTT2
1= Viti di fissaggio
2= Staffa di fissaggio cavalletto
3= Vite
Fissaggio al plenum con staffe CVL cavalletti
Testo per capitolato
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE DEFLETTORE IN POLIPROPILENE CENTRALE AERODINAMICO E ISOLAMENTO TERMICO ANTICONDENSA
COSTRUZIONE:
Alluminio anodizzato estruso, deflettore nero RAL 9005.
IMPIEGO:
A soffitto, in mandata aria fredda con elevati gradienti di temperatura. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLNTT**/***/*** (tipo-n.feritorie-lunghezza mm)
