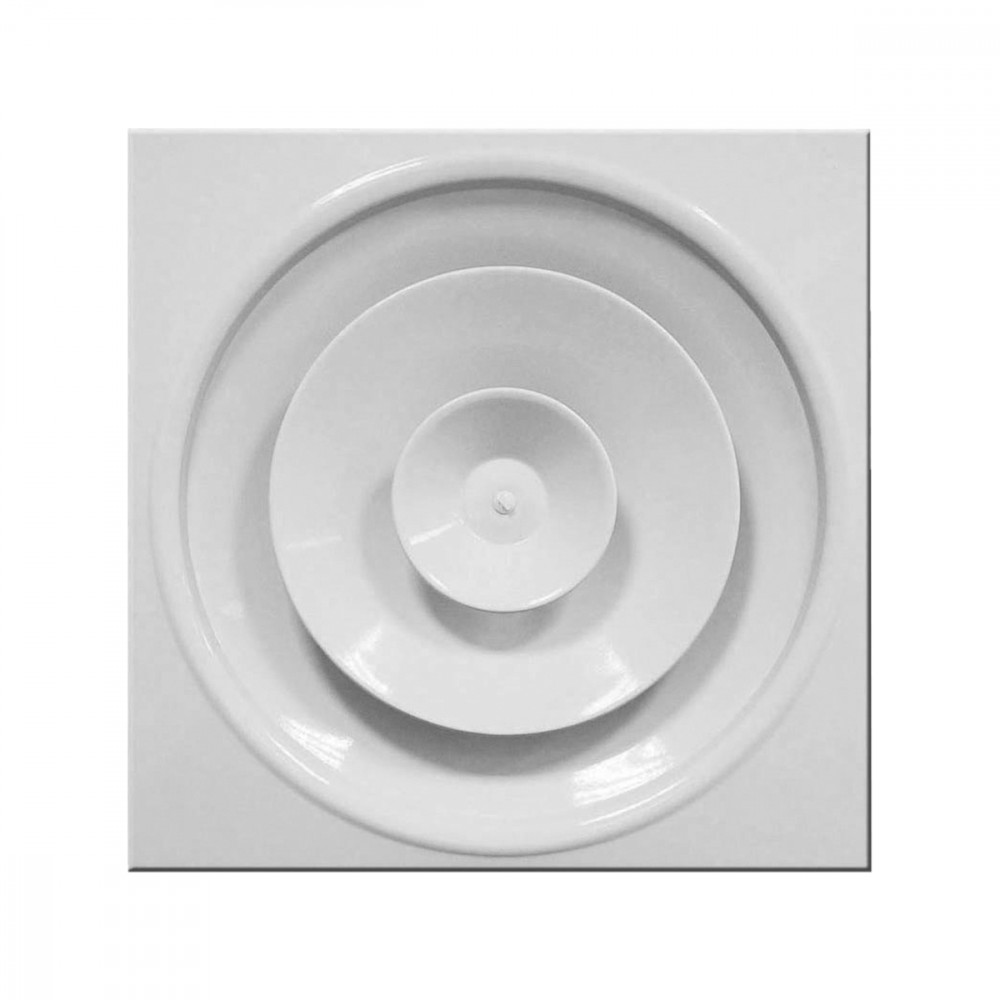

DCPN

CARATTERISTICHE:

Diffusori circolari a coni regolabili su pannello.

COSTRUZIONE:

Pannello in acciaio, cono esterno ed intermedi in alluminio, cono centrale in acciaio, vite di movimentazione in ABS e razzetta in nylon. Verniciatura RAL 9016 opaco.
EN

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione: 2,7 – 3,5 m.

FISSAGGIO:

Fissaggio con pannello su controsoffitto modulare.

ACCESSORI:

• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).

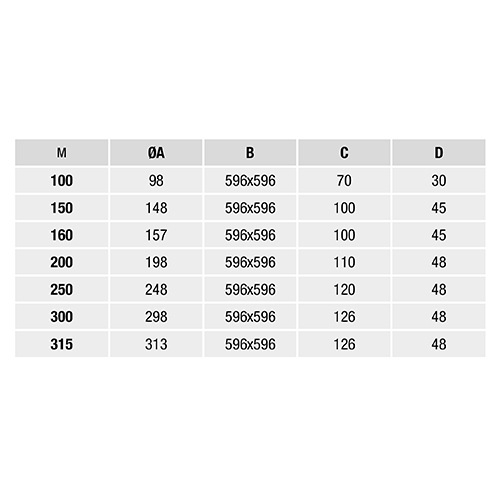

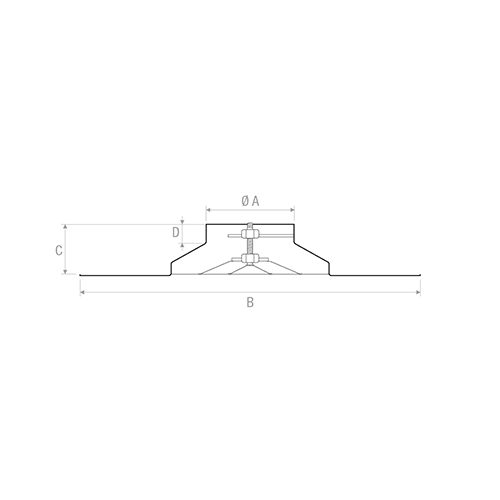

Dimensioni

DC

MISURE

M= Modello

Accessori e configurazioni

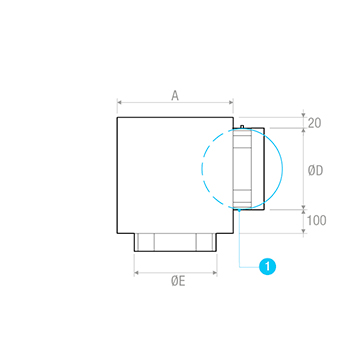

PDC

1= Serranda optional

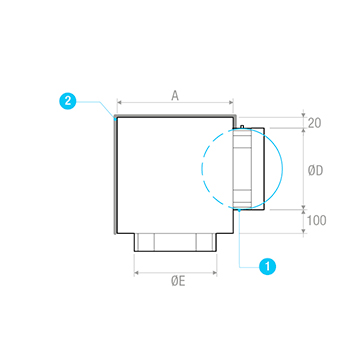

PDCI

1= Serranda optional

2= Isolamento

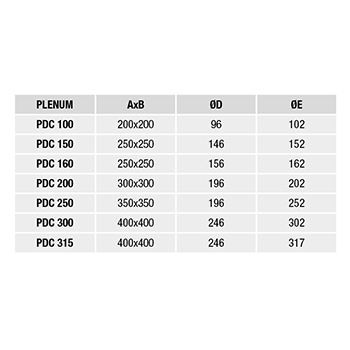

MISURE

Testo per capitolato

DIFFUSORE CIRCOLARI A CONI REGOLABILI IN ACCIAIO RAL9010 SU PANNELLO 595x595 MM.

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,5 m
FISSAGGIO:
Fissaggio con pannello su controsoffitto modulare.
ACCESSORI:
• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).
MODELLO: DCP***
