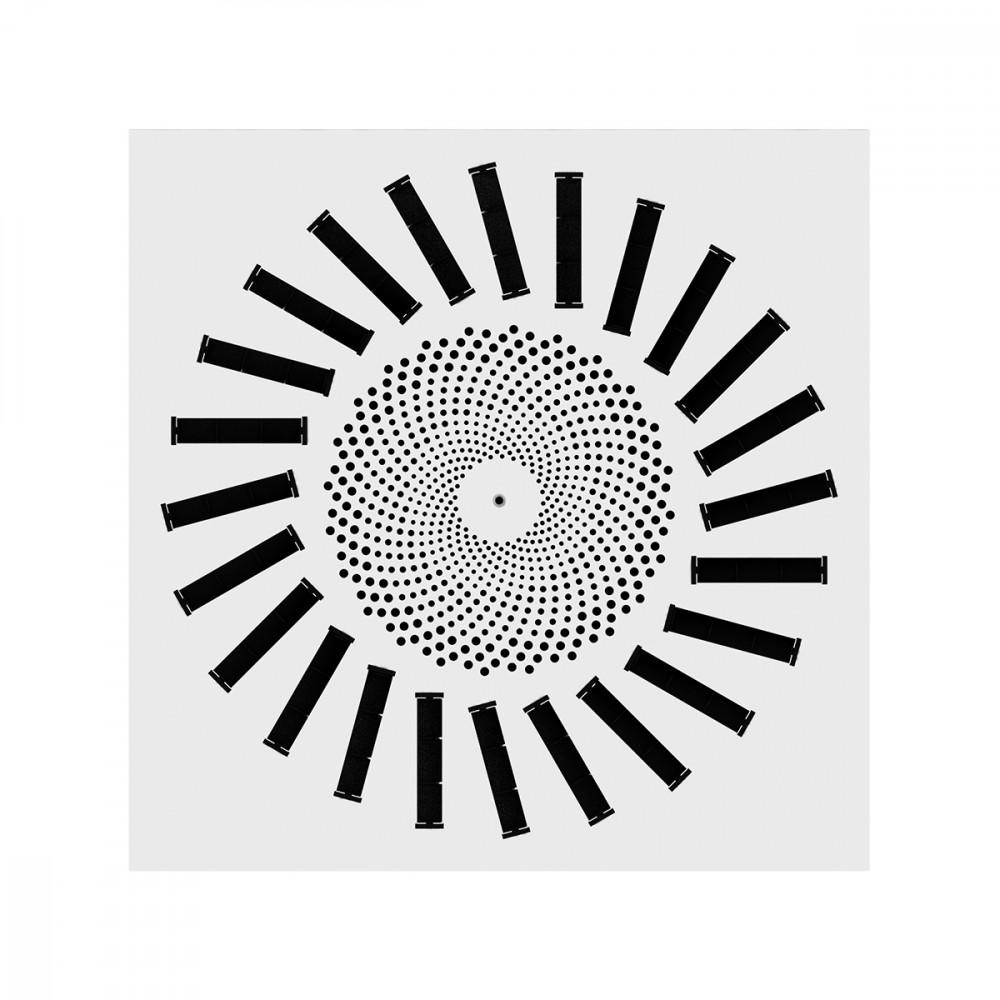

BQM3

CARATTERISTICHE:

Diffusori a flusso elicoidale misto con getti regolabili.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005.

IMPIEGO:

A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 – 4,1 m

FISSAGGIO:

Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.

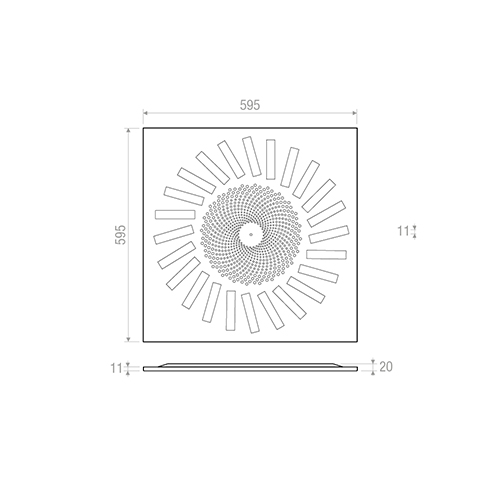

Dimensioni

BQM3

Scelta e dimensionamento

BQM3

Mod.	Ak [m2]	P [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQM3	0,0283	270	520	30	48	3,2	4,3	10	50

Accessori e configurazioni

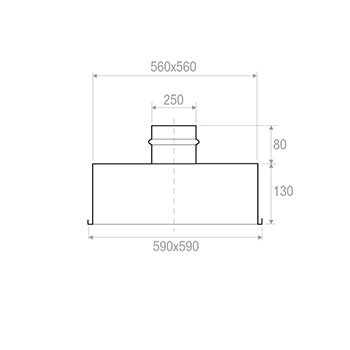

PQZ1

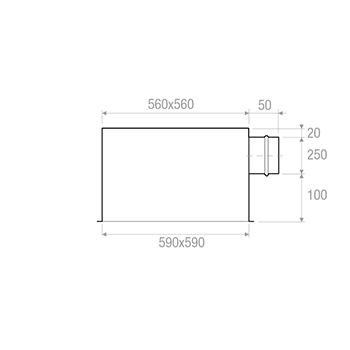

PQZ2

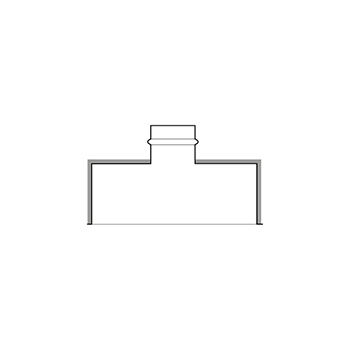

PQZI1

Plenum isolato esternamente spessore 6 mm

PQZI2

Plenum isolato esternamente spessore 6 mm

Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO MISTO CON DEFLETTORI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****
MISURA: 595 x 595 mm.
