CVAV

CARACTERÍSTICAS:

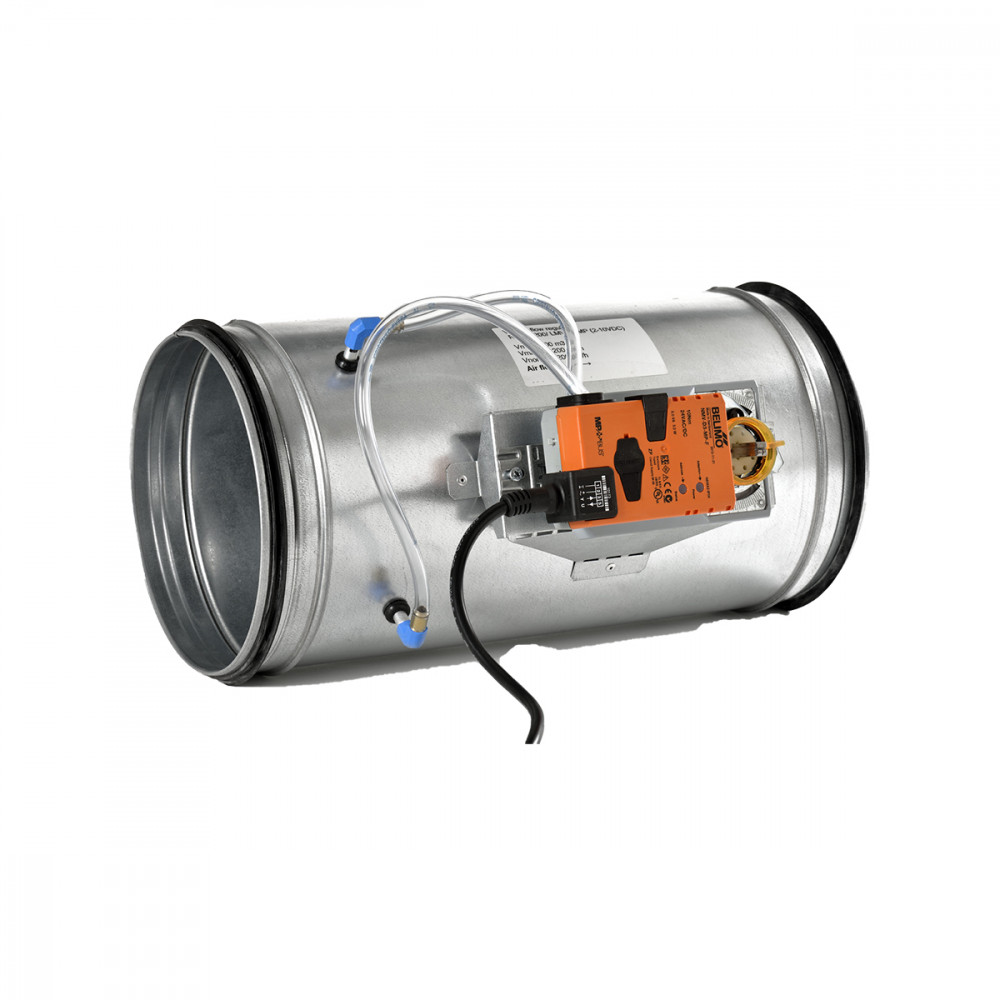

El regulador de caudal de valor variable para conducto circular CVAV permite la regulación del caudal de aire en impulsión o en expulsión en los sistemas de ventilación. Está compuesto por una compuerta estanca, un dispositivo de medición y un actuador eléctrico. El actuador gira la pala de la compuerta que está provista de una junta de caucho. Según las necesidades del proyecto, RVAV puede controlarse a través de sensores de temperatura, sensores de calidad del aire o sensores de presión colocados en un local o en los conductos de ventilación. Los datos diferenciales medidos por un dispositivo se enviarán al actuador mecánico que los comparará con la señal de referencia. En función del diferencial, el actuador cierra o abre a fin de mantener la cantidad óptima del aire en el ambiente. A petición, el regulador puede suministrarse con aislamiento exterior modelo CVAVZ.

Dimensiones

CVAV

CVAVZ

Instrucciones

INSTALACIÓN

para evitar errores en la medición del caudal, es necesario seguir estas reglas de instalación.

INSTALACIÓN

para evitar errores en la medición del caudal, es necesario seguir estas reglas de instalación.

INSTALACIÓN

para evitar errores en la medición del caudal, es necesario seguir estas reglas de instalación.

Texto de las características

REGULADOR DE CAPACIDAD CON VALOR VARIABLE PARA CONDUCTO CIRCULAR

Permite la regulación de la capacidad de aire en envío o en expulsión en los sistemas de ventilación. Consiste en una barrera hermética, un dispositivo de medición y un actuador eléctrico. El actuador gira la pala de la barrera que está compuesta por una junta de goma. Dependiendo de las exigencias del proyecto RVAV puede controlarse a través de sensores de temperatura, sensores de calidad del aire o sensores a presión situados en una habitación o en los conductos de ventilación. Los datos diferenciales medidos por un dispositivo son transmitidos al actuador motorizado en el interior del cual son comparados con la señal de referencia. Dependiendo del diferencial, el actuador cierra o abre para mantener la cantidad óptima de aire en el ambiente.
Bajo pedido el regulador puede suministrarse con aislamiento externo modelo CVAV-Z

Descargar documentación
