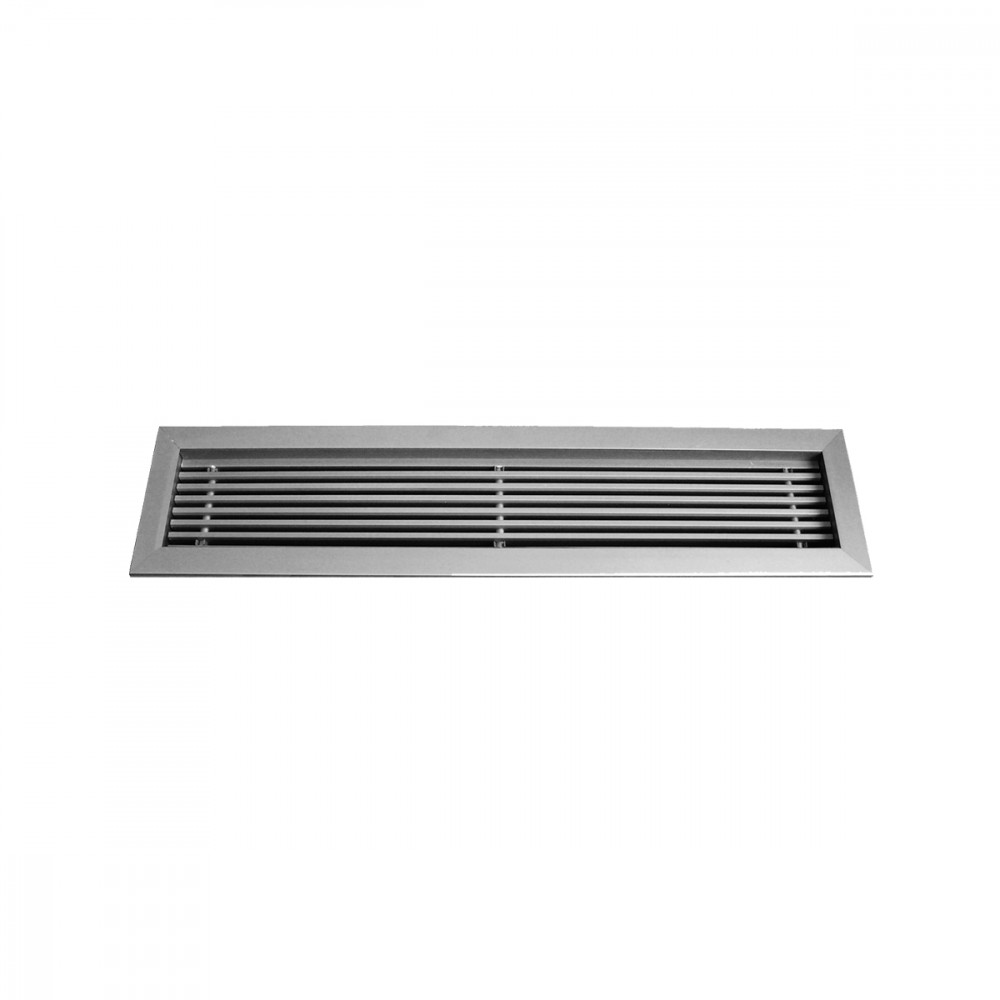

LAFTT

Dimensiones

LAFTT10 15

1= Tamaño orificio 2= Corte térmico de material plástico 3= Aislante anticondensación ACCESORIOS: SC:Compuerta de calibración con lamas de movimiento opuesto CT:Contramarco de fijación de chapa de acero galvanizada PBZ:Plénum de conexión

elección y dimensiones

LAFTT

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
LAFTT 400x75	0,0083	80	160	20	34	3,5	6,6	5	20
LAFTT 500x75	0,0129	120	240	22	35	4,2	8	5	20
LAFTT 600x75	0,0176	160	330	23	37	4,8	9,4	5	20
LAFTT 800x75	0,0268	250	500	26	39	6,1	11,7	5	20
LAFTT 1000x75	0,0361	330	680	27	41	6,9	13,8	5	20
LAFTT 1200x75	0,0453	420	850	29	42	7,9	15,5	5	20
LAFTT 200x100	0,0021	50	100	20	31	1,9	3,3	5	20
LAFTT 300x100	0,0083	80	160	20	34	3,5	6,6	5	20
LAFTT 400x100	0,0145	130	270	22	36	4,3	8,5	5	20
LAFTT 500x100	0,0206	190	390	24	38	5,3	10,3	5	20
LAFTT 600x100	0,0268	250	500	26	39	6,1	11,7	5	20
LAFTT 800x100	0,0392	360	730	28	41	7,3	14,2	5	20
LAFTT 1000x100	0,0515	470	970	29	43	8,3	16,6	5	20
LAFTT 1200x100	0,0638	590	1200	31	44	9,4	18,6	5	20
LAFTT 400x125	0,0206	190	390	24	38	5,3	10,3	5	20
LAFTT 500x125	0,0284	260	530	26	40	6,1	12,1	5	20
LAFTT 600x125	0,0361	330	680	27	41	6,9	13,8	5	20
LAFTT 800x125	0,0515	470	970	29	43	8,3	16,6	5	20
LAFTT 1000x125	0,0669	610	1250	31	45	9,5	19	5	20
LAFTT 1200x125	0,0823	760	1540	32	46	10,7	21,2	5	20
LAFTT 300x150	0,0176	160	330	23	37	4,8	9,4	5	20
LAFTT 400x150	0,0268	250	500	26	39	6,1	11,7	5	20
LAFTT 500x150	0,0361	330	680	27	41	6,9	13,8	5	20
LAFTT 600x150	0,0453	420	850	29	42	7,9	15,5	5	20
LAFTT 800x150	0,0638	590	1200	31	44	9,4	18,6	5	20
LAFTT 1000x150	0,0823	760	1540	32	46	10,7	21,2	5	20
LAFTT 1200x150	0,1008	930	1890	33	47	11,9	23,7	5	20
LAFTT 300x200	0,0268	250	500	26	39	6,1	11,7	5	20
LAFTT 400x200	0,0392	360	730	28	41	7,3	14,2	5	20
LAFTT 500x200	0,0515	470	970	29	43	8,3	16,6	5	20
LAFTT 600x200	0,0638	590	1200	31	44	9,4	18,6	5	20
LAFTT 800x200	0,0885	810	1660	32	46	11	22,1	5	20
LAFTT 1000x200	0,1132	1040	2120	34	47	12,6	25,2	5	20
LAFTT 1200x200	0,1379	1270	2590	35	49	14	28	5	20
LAFTT 400x300	0,0638	590	1200	31	44	9,4	18,6	5	20
LAFTT 500x300	0,0823	760	1540	32	46	10,7	21,2	5	20
LAFTT 600x300	0,1008	930	1890	33	47	11,9	23,7	5	20
LAFTT 800x300	0,1379	1270	2590	35	49	14	28	5	20
LAFTT 1000x300	0,1749	1610	3280	36	50	15,8	31,8	5	20
LAFTT 1200x300	0,2119	1950	3970	37	51	17,5	35,2	5	20
LAFTT 1000x400	0,2366	2170	4440	38	52	18,5	37,4	5	20
LAFTT 1200x400	0,2859	2630	5360	39	53	20,5	41,4	5	20

Accesorios y configuración

SC

CT

10

Modelos 1= Perfiles lamas LAFTT10: Boca de barras horizontales fijas con deflexión 0°

15

Modelos 1= Perfiles lamas LAFTT15: Boca de barras horizontales fijas con deflexión 15°

Texto de las características

BOCA DE ALUMINIO CON ALETAS FIJAS CON DEFLEXIÓN 0° - 15° Y AISLAMIENTO TÉRMICO ANTICONDENSACIÓN

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En la pared o termoconvectores, en envío aire frío con altos gradientes de temperatura. Altura de instalación: 2,5 - 3,1 m
FIJACIÓN:
• Fijación con clips o tornillos frontales (bajo pedido).
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO: LAFTT**/*** x *** (Base x Altura mm)
