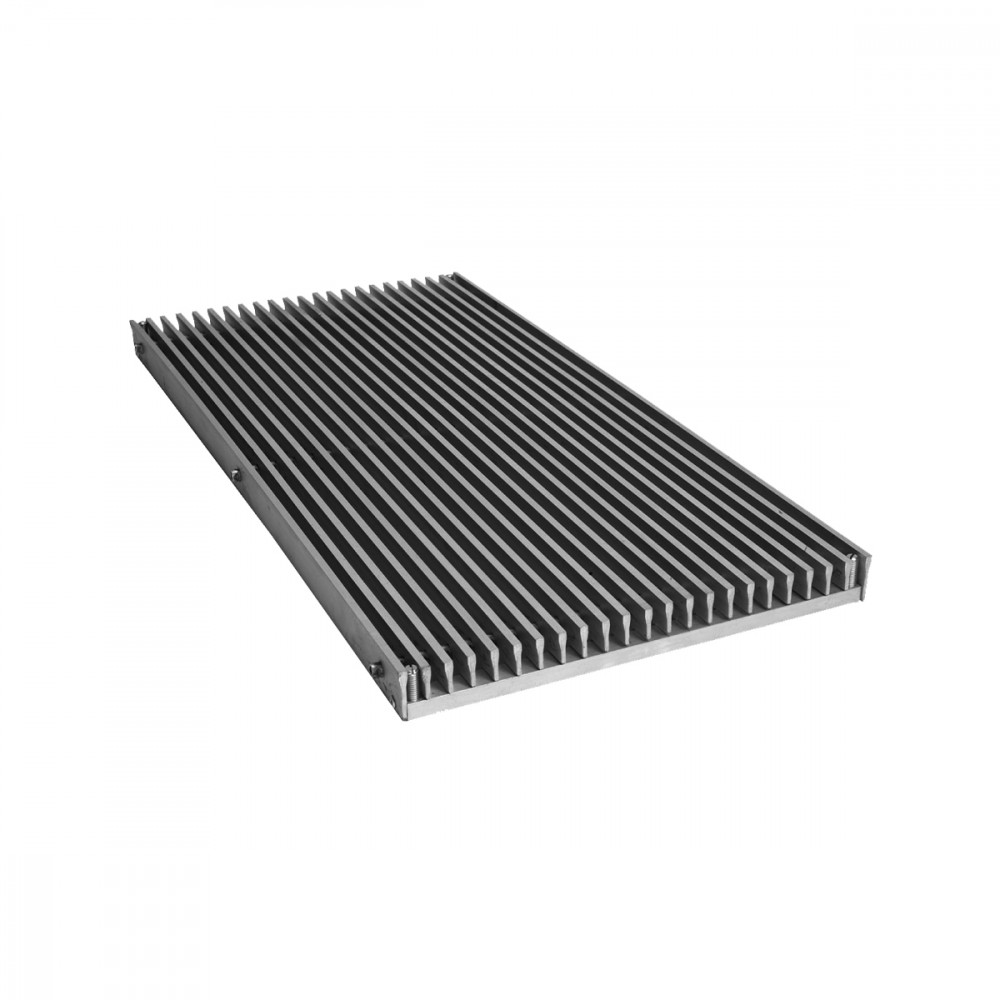

Begehbare Bodengitter mit festen waagrechten Stangen, Abstand 12,5 mm, für schwimmend verlegte Böden.
Eloxiertes Aluminium.
Am Boden, für Zuluft oder Rückluft.
Staubbehälter.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Montagerahmen aus verzinktem Stahlblech oder aus extrudiertem Aluminium.
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
GRP 300x100 |
0,0126 |
120 |
240 |
21 |
38 |
2,2 |
4,9 |
5 |
20 |
|
GRP 400x100 |
0,0172 |
160 |
330 |
22 |
40 |
2,6 |
5,9 |
5 |
20 |
|
GRP 500x100 |
0,0220 |
210 |
420 |
24 |
41 |
3,2 |
6,7 |
5 |
20 |
|
GRP 600x100 |
0,0268 |
250 |
510 |
25 |
42 |
3,5 |
7,4 |
5 |
20 |
|
GRP 800x100 |
0,0368 |
350 |
700 |
27 |
44 |
4,2 |
8,8 |
5 |
20 |
|
GRP 1000x100 |
0,0470 |
450 |
900 |
28 |
45 |
4,9 |
10 |
5 |
20 |
|
GRP 300x150 |
0,0196 |
190 |
370 |
24 |
40 |
3,1 |
6,3 |
5 |
20 |
|
GRP 400x150 |
0,0268 |
250 |
510 |
25 |
42 |
3,5 |
7,6 |
5 |
20 |
|
GRP 500x150 |
0,0343 |
320 |
650 |
26 |
43 |
4,1 |
8,6 |
5 |
20 |
|
GRP 600x150 |
0,0418 |
400 |
800 |
28 |
44 |
4,7 |
9,6 |
5 |
20 |
|
GRP 800x150 |
0,0573 |
540 |
1100 |
29 |
46 |
5,4 |
11,3 |
5 |
20 |
|
GRP 1000x150 |
0,0732 |
690 |
1400 |
30 |
47 |
6,2 |
12,7 |
5 |
20 |
|
GRP 400x200 |
0,0368 |
350 |
700 |
27 |
44 |
4,4 |
9,1 |
5 |
20 |
|
GRP 500x200 |
0,0470 |
450 |
900 |
28 |
45 |
5 |
10,3 |
5 |
20 |
|
GRP 600x200 |
0,0573 |
540 |
1100 |
29 |
46 |
5,5 |
11,4 |
5 |
20 |
|
GRP 800x200 |
0,0785 |
740 |
1500 |
30 |
48 |
6,5 |
13,3 |
5 |
20 |
|
GRP 1000x200 |
0,1003 |
950 |
1920 |
32 |
49 |
7,4 |
15,1 |
5 |
20 |
|
GRP 500x300 |
0,0732 |
690 |
1400 |
30 |
47 |
6,4 |
13,1 |
5 |
20 |
|
GRP 600x300 |
0,0893 |
850 |
1710 |
31 |
48 |
7,1 |
14,5 |
5 |
20 |
|
GRP 800x300 |
0,1224 |
1160 |
2340 |
33 |
50 |
8,3 |
16,9 |
5 |
20 |
|
GRP 1000x300 |
0,1563 |
1480 |
2990 |
34 |
51 |
9,4 |
19,1 |
5 |
20 |
|
GRP 600x400 |
0,1224 |
1160 |
2340 |
33 |
50 |
8,4 |
17,1 |
5 |
20 |
|
GRP 800x400 |
0,1677 |
1590 |
3200 |
34 |
51 |
9,8 |
20 |
5 |
20 |
|
GRP 1000x400 |
0,2141 |
2030 |
4090 |
36 |
53 |
11,1 |
22,5 |
5 |
20 |
|
GRP 600x500 |
0,1563 |
1480 |
2990 |
34 |
51 |
9,6 |
19,5 |
5 |
20 |
|
GRP 800x500 |
0,2141 |
2030 |
4090 |
36 |
53 |
11,2 |
22,7 |
5 |
20 |
|
GRP 1000x500 |
0,2733 |
2590 |
5220 |
37 |
54 |
12,6 |
25,6 |
5 |
20 |
|
GRP 600x600 |
0,1908 |
1810 |
3650 |
35 |
52 |
10,7 |
21,7 |
5 |
20 |
|
GRP 800x600 |
0,2613 |
2480 |
5000 |
37 |
54 |
12,5 |
25,3 |
5 |
20 |
|
GRP 1000x600 |
0,3336 |
3160 |
6380 |
38 |
55 |
14 |
28,5 |
5 |
20 |
GRP(I)
GRIGLIA PEDONABILE IN ALLUMINIO A BARRE FISSE ORIZZONTALI, PASSO 12,5 MM PER PAVIMENTI GALLEGGIANTI
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A pavimento, in mandata o ripresa.
FISSAGGIO:
Fissaggio con viti.
ACCESSORI:
• SCP: Serranda di taratura ad alette con movimento contrapposto
• CS: Cestello raccogli polvere
• TFP: Controtelaio di fissaggio in lamiera d’acciaio zincata
• CTAP: Controtelaio di fissaggio in alluminio
MODELLO: GRP*/*** x *** (Base x Altezza mm)
GRPS(I)
GRIGLIA PEDONABILE IN ALLUMINIO REGOLABILE IN ALTEZZA A BARRE FISSE ORIZZONTALI, PASSO 12,5 MM PER PAVIMENTI GALLEGGIANTI
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A pavimento, in mandata o ripresa.
FISSAGGIO:
Fissaggio con viti.
ACCESSORI:
• SCP: Serranda di taratura ad alette con movimento contrapposto
• CS: Cestello raccogli polvere
• TFP: Controtelaio di fissaggio in lamiera d’acciaio zincata
• CTAPS: Controtelaio di fissaggio in alluminio con viti di regolazione
MODELLO: GRPS*/*** x *** (Base x Altezza mm)
