GRA1V
1= Nenngrössen 2= Standardschrauben 3= Filter 4= Montagerahmen
GRA1P
1= Nenngrössen 2= Knauf 3= Filter 4= Montagerahmen
GRA1C
1= Nenngrössen 2= Magnet 3= Filter 4= Montagerahmen

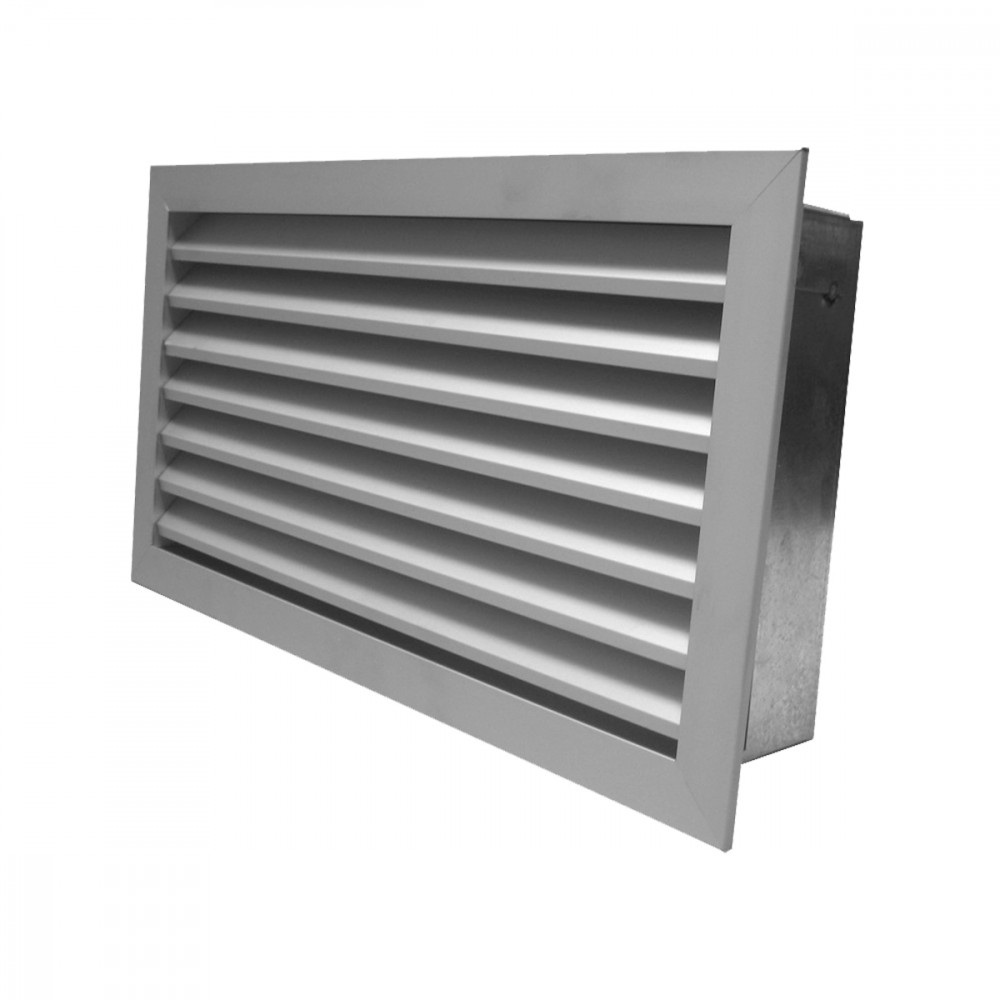

Abluftgitter mit Filterrahmen und festen 45° geneigten Lamellen, Abstand 25 mm, mit entfernbarem Rahmen für Filtereinsatz und Filtertausch.
Eloxiertes Aluminium.
Montagerahmen aus verzinktem Stahl.
An der Wand, für Rückluft.
Befestigung mit Sichtschrauben, Knauf und Magnet.
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
min |
max |
min |
max |
min |
max |
||
GRA n° 200x200 |
0,0227 |
50 |
190 |
- |
23 |
10 |
50 |
GRA n° 300x200 |
0,0353 |
80 |
280 |
- |
24 |
10 |
50 |
GRA n° 400x200 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
GRA n° 500x200 |
0,0604 |
140 |
480 |
- |
27 |
10 |
50 |
GRA n° 600x200 |
0,0730 |
170 |
570 |
- |
28 |
10 |
50 |
GRA n° 800x200 |
0,0982 |
220 |
760 |
- |
30 |
10 |
50 |
GRA n° 200x300 |
0,0352 |
80 |
280 |
- |
24 |
10 |
50 |
GRA n° 300x300 |
0,0548 |
120 |
430 |
- |
27 |
10 |
50 |
GRA n° 400x300 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
GRA n° 500x300 |
0,0940 |
210 |
720 |
- |
29 |
10 |
50 |
GRA n° 600x300 |
0,1136 |
250 |
870 |
- |
30 |
10 |
50 |
GRA n° 800x300 |
0,1528 |
330 |
1160 |
- |
32 |
10 |
50 |
GRA n° 200x400 |
0,0478 |
110 |
380 |
- |
26 |
10 |
50 |
GRA n° 300x400 |
0,0744 |
170 |
580 |
- |
28 |
10 |
50 |
GRA n° 400x400 |
0,1010 |
220 |
770 |
- |
29 |
10 |
50 |
GRA n° 500x400 |
0,1276 |
280 |
970 |
- |
31 |
10 |
50 |
GRA n° 600x400 |
0,1542 |
340 |
1160 |
- |
32 |
10 |
50 |
GRA n° 800x400 |
0,2073 |
460 |
1560 |
- |
33 |
10 |
50 |
GRA n° 200x500 |
0,0603 |
140 |
480 |
- |
27 |
10 |
50 |
GRA n° 300x500 |
0,0939 |
210 |
720 |
- |
29 |
10 |
50 |
GRA n° 400x500 |
0,1275 |
280 |
960 |
- |
31 |
10 |
50 |
GRA n° 500x500 |
0,1611 |
350 |
1210 |
- |
32 |
10 |
50 |
GRA n° 600x500 |
0,1947 |
420 |
1460 |
- |
33 |
10 |
50 |
GRA n° 800x500 |
0,2619 |
560 |
1960 |
- |
34 |
10 |
50 |
GRA n° 200x600 |
0,0729 |
160 |
570 |
- |
28 |
10 |
50 |
GRA n° 300x600 |
0,1135 |
250 |
870 |
- |
30 |
10 |
50 |
GRA n° 400x600 |
0,1541 |
340 |
1160 |
- |
32 |
10 |
50 |
GRA n° 500x600 |
0,1947 |
430 |
1460 |
- |
33 |
10 |
50 |
GRA n° 600x600 |
0,2353 |
510 |
1760 |
- |
34 |
10 |
50 |
GRA n° 800x600 |
0,3165 |
690 |
2350 |
- |
35 |
10 |
50 |
GRA n° 200x800 |
0,0980 |
220 |
760 |
- |
30 |
10 |
50 |
GRA n° 300x800 |
0,1526 |
330 |
1160 |
- |
32 |
10 |
50 |
GRA n° 400x800 |
0,2072 |
440 |
1560 |
- |
33 |
10 |
50 |
GRA n° 500x800 |
0,2618 |
560 |
1960 |
- |
34 |
10 |
50 |
GRA n° 600x800 |
0,3164 |
680 |
2350 |
- |
35 |
10 |
50 |
GRA n° 800x800 |
0,4256 |
910 |
3150 |
- |
37 |
10 |
50 |
GRIGLIA DI RIPRESA IN ALLUMINIO PORTAFILTRO AD ALETTE FISSE INCLINATE DI 45° PASSO 25 MM, CON CONTROTELAIO REMOVIBILE PER L’ALLOGGIAMENTO E LA SOSTITUZIONE DEL FILTRO.
COSTRUZIONE:
Alluminio anodizzato.
Controtelaio in acciaio zincato.
IMPIEGO:
A parete, in ripresa.
FILTRO:
Incluso
FISSAGGIO:
Fissaggio con viti a vista, pomelli e calamite.
MODELLO: GRA1 *** x *** (Base x Altezza mm)
