Brofer - GRA

Abmessungen

GRA

1= Lochgrösse

GRAR

1= Vogelschutznetz

GRARZ

1= Insektenschutz

GRARSS

HxB= Nenngrössen

GRA595X595

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GRA 200x100	0,0101	50	120	-	25	5	30
GRA 300x100	0,0157	70	180	-	27	5	30
GRA 400x100	0,0213	100	240	-	28	5	30
GRA 500x100	0,0269	120	310	-	30	5	30
GRA 600x100	0,0325	150	370	-	31	5	30
GRA 800x100	0,0437	200	500	-	33	5	30
GRA 1000x100	0,0548	250	620	-	34	5	30
GRA 1200x100	0,0660	310	750	-	35	5	30
GRA 200x150	0,0164	80	190	-	27	5	30
GRA 300x150	0,0255	120	290	-	30	5	30
GRA 400x150	0,0346	160	390	-	31	5	30
GRA 500x150	0,0437	200	500	-	33	5	30
GRA 600x150	0,0528	250	600	-	34	5	30
GRA 800x150	0,0709	330	810	-	35	5	30
GRA 1000x150	0,0891	410	1010	-	36	5	30
GRA 1200x150	0,1073	500	1220	20	38	5	30
GRA 200x200	0,0227	110	260	-	29	5	30
GRA 300x200	0,0353	160	400	-	31	5	30
GRA 400x200	0,0478	220	540	-	33	5	30
GRA 500x200	0,0604	280	690	-	34	5	30
GRA 600x200	0,0730	340	830	-	35	5	30
GRA 800x200	0,0982	460	1120	-	37	5	30
GRA 1000x200	0,1234	570	1400	21	38	5	30
GRA 1200x200	0,1486	690	1690	22	39	5	30
GRA 200x300	0,0352	160	400	-	31	5	30
GRA 300x300	0,0548	250	620	-	34	5	30
GRA 400x300	0,0744	350	850	-	36	5	30
GRA 500x300	0,0940	440	1070	-	37	5	30
GRA 600x300	0,1136	530	1290	21	38	5	30
GRA 800x300	0,1528	710	1740	22	40	5	30
GRA 1000x300	0,1920	890	2190	23	41	5	30
GRA 1200x300	0,2312	1070	2630	24	42	5	30
GRA 200x400	0,0478	220	540	-	33	5	30
GRA 300x400	0,0744	350	850	-	36	5	30
GRA 400x400	0,1010	470	1150	-	37	5	30
GRA 500x400	0,1276	590	1450	21	38	5	30
GRA 600x400	0,1542	720	1750	22	39	5	30
GRA 800x400	0,2073	960	2360	24	41	5	30
GRA 1000x400	0,2605	1210	2970	25	42	5	30
GRA 1200x400	0,3137	1460	3570	26	43	5	30
GRA 200x500	0,0603	280	690	-	34	5	30
GRA 300x500	0,0939	440	1070	-	37	5	30
GRA 400x500	0,1275	590	1450	21	38	5	30
GRA 500x500	0,1611	750	1830	23	40	5	30
GRA 600x500	0,1947	900	2220	23	41	5	30
GRA 800x500	0,2619	1220	2980	25	42	5	30
GRA 1000x500	0,3291	1530	3750	26	44	5	30
GRA 1200x500	0,3963	1840	4510	27	45	5	30
GRA 200x600	0,0729	340	830	-	35	5	30
GRA 300x600	0,1135	530	1290	21	38	5	30
GRA 400x600	0,1541	720	1750	22	40	5	30
GRA 500x600	0,1947	900	2220	23	41	5	30
GRA 600x600	0,2353	1090	2680	25	42	5	30
GRA 800x600	0,3165	1470	3600	26	44	5	30
GRA 1000x600	0,3977	1850	4530	28	45	5	30
GRA 1200x600	0,4789	2230	5450	29	46	5	30
GRA 200x800	0,0980	460	1120	-	37	5	30
GRA 300x800	0,1526	710	1740	22	40	5	30
GRA 400x800	0,2072	960	2360	24	41	5	30
GRA 500x800	0,2618	1220	2980	25	42	5	30
GRA 600x800	0,3164	1470	3600	26	44	5	30
GRA 800x800	0,4256	1980	4850	28	45	5	30
GRA 1000x800	0,5348	2490	6090	29	46	5	30
GRA 1200x800	0,6440	2990	7330	30	47	5	30
GRA 595x595	0,1957	910	2230	24	41	5	30

Zubehör und Konfigurationen

GRASC

CT

CTKC

GRATEG

1= Regenschutz preis + 5%

PBZ1

PBZ2

PBZI1

Anschlusskasten mit 6 mm Außenisolierung

PBZI2

Anschlusskasten mit 6 mm Außenisolierung

GRA

BEFESTIGUNG Befestigung mit Clips Standard

GRA

BEFESTIGUNG Schraubenbefestigung

GRA

BEFESTIGUNG Magnetbefestigung CL CL: 2,00 € je Stück Jedes Abluftgitter: 4 CL

GRA

BEFESTIGUNG Klemmenbefestigung KC KC: 4,00 € je Stück von 200x100 bis 1000x300: 2 KC von 400x400 bis 1000x500: 4 KC

GRA

2 Bohrungen 4 Bohrungen 1= Ø 3,5 Senkbohrung

BOHRUNGEN

Anzahl der Bohrungen für Befestigungsschrauben L<= Kürzere Seite L>= Längere Seite

Text für Spezifikationen

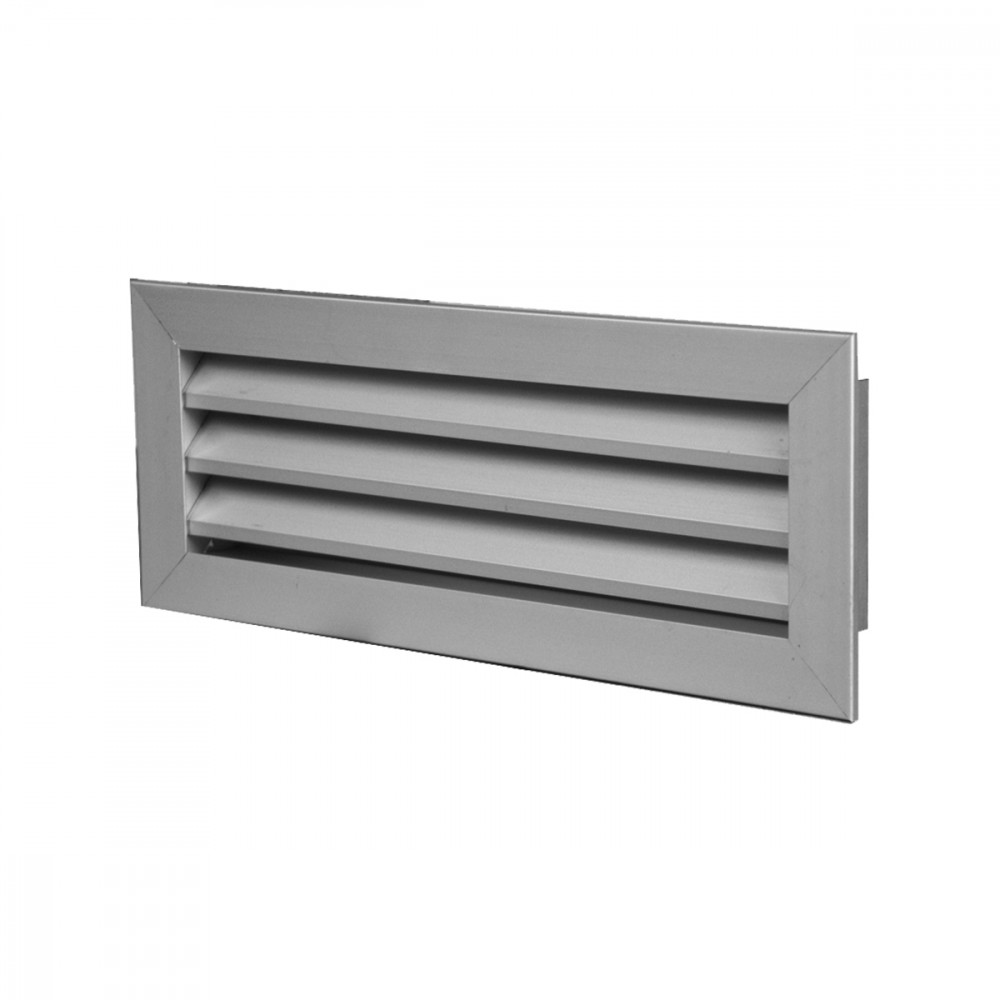

GRIGLIA DI RIPRESA IN ALLUMINIO AD ALETTE FISSE INCLINATE DI 45° PASSO 25 MM

COSTRUZIONE:
Alluminio anodizzato. Verniciatura RAL a richiesta
IMPIEGO:
A parete, in ripresa.
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: GRA *** x *** (Base x Altezza mm)
