PESPS

MERKMALE:

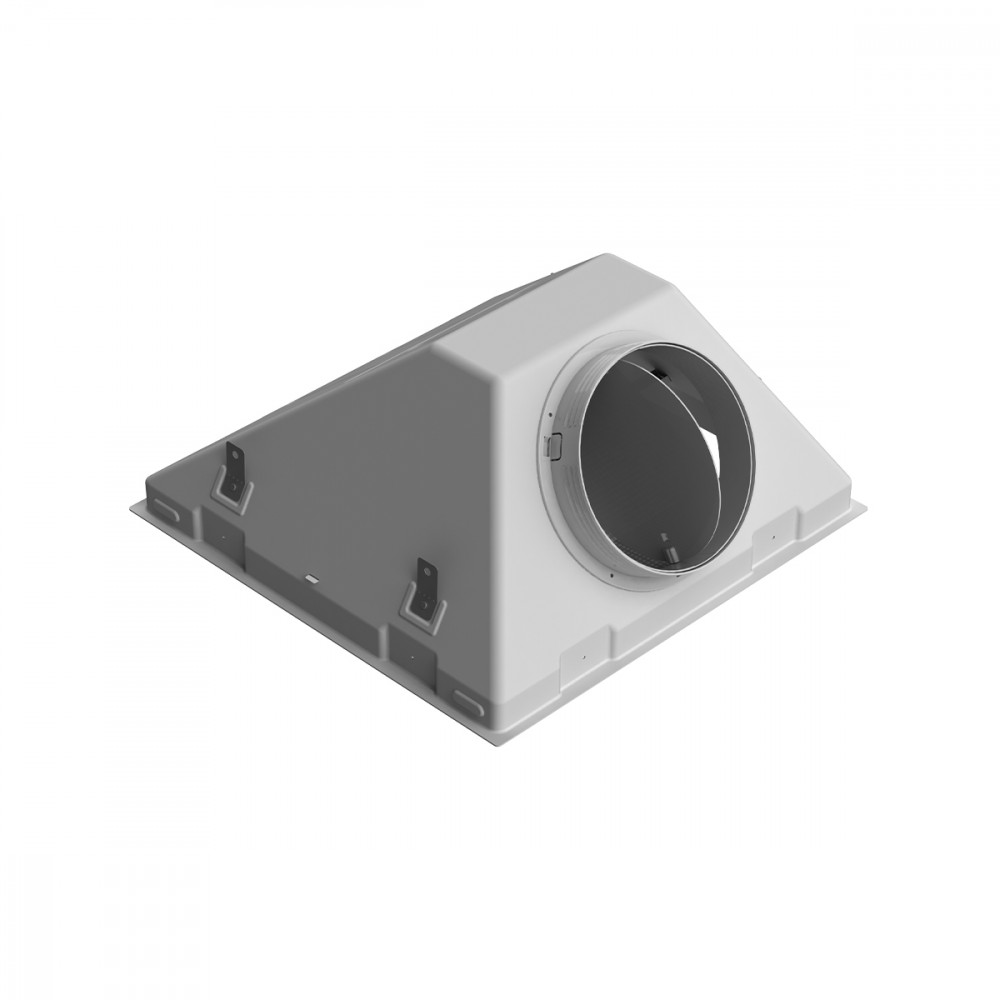

Anschlusskasten für Luftdurchlässe und Luftgitter 595x595 mm.

ZUBEHÖR:

Klappe
Equalizer

AUSFÜHRUNG:

Kunststoff.

ZUSÄTZLICH:

MONTAGESET ANSCHLUSSKASTEN:
Pyramidenförmiger Anschlusskasten
+ Anschlussstück für Schlauch
+ Befestigungssteg"

GRENZWERTE FÜR DEN EINSATZ:
Raumtemperatur: 28 °C/60% U.R.
Zuluft: 16 °C / 85% U.R.
Über diesen Werten muss eine thermische Isolierung vorgesehen werden.

Zubehör und Konfigurationen

PESPS

GRÖSSEANSCHLUSSSTÜCK

M= modell

Anweisungen

PESPS

1= Klappe

PESPS

1= befestigungsbügel 2= Befestigungssteg 3= Equalizer

PESPS

Text für Spezifikationen

PLENUM PIRAMIDALE IN MATERIALE PLASTICO PER DIFFUSORE SU PANNELLO 595x595 MM

COSTRUZIONE:
Materiale Plastico
ACCESSORI:
• Serranda
• Equalizzatore
KIT PLENUM
Plenum piramidale + raccordo per tubo flessibile + ponte di fissaggio
Condizioni operative limite
• Aria ambiente: 28 °C / 60 % U.R.
• Condizioni aria mandata: 16 °C / 85 % U.R.
Oltre questi valori prevedere un sistema di isolamento termico.

ACCOPPIAMENTO CON MODELLI:
BQFC60, BQF60SM, BQE, BQM, DIC, BQS, BQSN, DMTN, DMQN, GMA 60, GMAI60, GMA60SMF, GMAI60SMF
